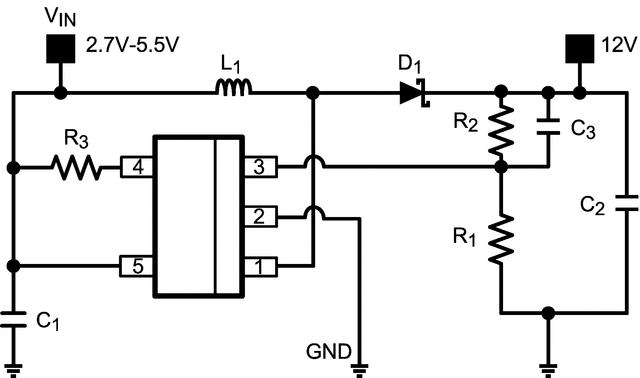

LM2735 器件是一款易于使用的高空间利用率 2.1A 低侧开关稳压器，非常适合升压和 SEPIC 直流/直流调节。该器件可提供所有有效功能，从而通过最小的 PCB 面积提供具有快速瞬变响应和精确调节功能的本地直流/直流转换。开关频率在内部设置为 520kHz 或 1.6MHz，从而允许使用极小的表面贴装电感器和片式电容器，同时提供高达 90% 的效率。电流模式控制和内部补偿可在各种工作条件下提供易于使用、组件数最少且性能很高的调节。外部关断 具有 80nA 的超低待机电流，非常适合便携式 解决方案。微型 SOT-23、WSON 和 MSOP-PowerPAD 封装可节省空间。其他 特性 包括内部软启动、用于减小浪涌电流的电路、逐脉冲电流限制和热关断。
| Topology | Boost |
| Vin (min) (V) | 2.7 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 3 |
| Vout (max) (V) | 24 |
| Switch current limit (typ) (A) | 2.25 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 520 |
| Switching frequency (max) (kHz) | 1600 |
| Iq (typ) (mA) | 7 |
| Features | Enable, Nonsynchronous rectification |
| Duty cycle (max) (%) | 99 |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| HVSSOP (DGN) | 8 | 14.7 mm² 3 x 4.9 |
| SOT-23 (DBV) | 5 | 8.12 mm² 2.9 x 2.8 |

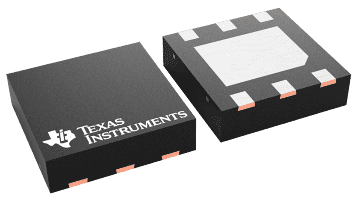

| WSON (NGG) | 6 | 9 mm² 3 x 3 |
