LM5008 350mA 降压开关转换器 具有 实现低成本高效率的降压稳压器所需的全部功能。此高电压转换器具有集成型 100V N 通道降压开关，且可在 9V 至 95V 的输入电压范围内运行。该器件易于实施，且可采用 8 引脚 VSSOP 封装和热增强型 8 引脚 WSON 封装。该转换器使用了滞环控制方案，PWM 导通时间与 VIN 成反比。此特性使得运行频率能够保持相对恒定。滞环控制不需要任何环路补偿。该器件实现了智能电流限制，其强制关闭时间与 VOUT 成反比。该方案可在提供最低折返的同时确保实现短路保护。其他保护 特性 包括：热关断、VCC 欠压锁定、栅极驱动欠压锁定和最大占空比限幅器。
| Vin (min) (V) | 9.5 |
| Vin (max) (V) | 95 |
| Vout (min) (V) | 2.5 |
| Vout (max) (V) | 75 |
| Iout (max) (A) | 0.35 |
| Iq (typ) (mA) | 0.485 |
| Switching frequency (min) (kHz) | 50 |
| Switching frequency (max) (kHz) | 600 |
| Features | Enable, Over Current Protection |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | Constant on-time (COT) |
| Duty cycle (max) (%) | 99 |
| Type | Converter |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |

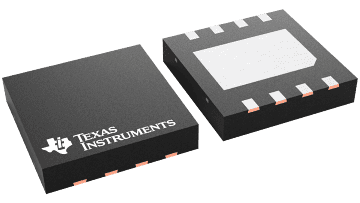

| WSON (NGU) | 8 | 16 mm² 4 x 4 |
