ULx200xA 器件为高电压、大电流达林顿晶体管阵列。每款器件均由 7 个 NPN 达林顿对组成，这些达林顿对具有高压输出，带有用于开关感性负载的共阴极钳位二极管。
单个达林顿对的集电极电流额定值为 500mA。将达林顿对并联可以提供更大的电流。应用包括继电器驱动器、电锤驱动器、灯驱动器、显示驱动器（LED 和气体放电）、线路驱动器和逻辑缓冲器。对于 ULx2003A 器件的 100V（其他可互换）版本，请参阅 SN75468 和 SN75469 器件的 SLRS023 数据表。

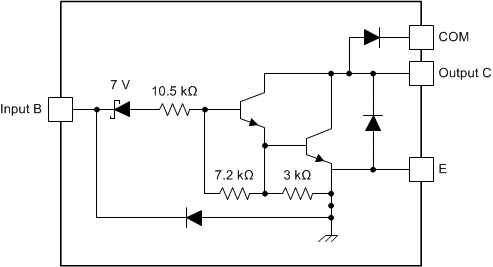

ULN2002A 器件专门设计用于 14V 至 25V PMOS 器件。该器件的每个输入端都有一个串联的齐纳二极管和电阻，可将输入电流控制在安全范围内。ULx2003A 器件的每个达林顿对都具有一个 2.7kΩ 的串联基极电阻，可直接与 TTL 或 5V CMOS 器件一同工作。

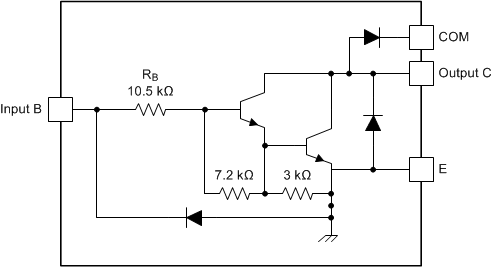

ULx2004A 器件具有一个 10.5kΩ 串联基极电阻，允许直接从使用 6V 至 15V 电源电压的 CMOS 器件进行操作。ULx2004A 器件所需的输入电流低于 ULx2003A 器件的输入电流，所需电压小于 ULN2002A 器件的所需电压。
.
.
.
| Drivers per package | 7 |
| Switching voltage (max) (V) | 50 |
| Output voltage (max) (V) | 50 |
| Peak output current (A) | 0.5 |
| Delay time (typ) (ns) | 1000 |
| Input compatibility | CMOS |
| Vol at lowest spec current (typ) (mV) | 900 |
| Iout/ch (max) (mA) | 500 |
| Iout_off (typ) (µA) | 50 |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 85 |
| FET | Internal |
| Imax (A) | 0.5 |
| Device type | Low-side switches |
| Function | Automotive load dump compatibility, Inductive load compatibility |
| PDIP (N) | 16 | 181.42 mm² 19.3 x 9.4 |
| SOIC (D) | 16 | 59.4 mm² 9.9 x 6 |
