TPS6104x 是高频率升压转换器，专用于中小型 LCD 偏置电源和白光 LED 背光电源。该器件非常适合使用两节镍氢电池/镍镉电池或单节锂离子电池生成高达 28V 的输出电压。该器件也可用于实现从标准 3.3V 或 5V 到 12V 的功率转换。
TPS6104x 的工作开关频率高达 1MHz。该频率支持使用外部小型元件，这些元件使用陶瓷和钽输出电容器。TPS6104x 采用薄型 WSON 封装，因此整体解决方案尺寸很小。TPS61040 器件具有内部 400mA 开关电流限制，而 TPS61041 器件具有 250mA 开关电流限制，可提供更低的输出电压波纹，并支持对低功耗应用使用外形尺寸更小的电感器。低静态电流（典型值为 28µA）加上优化型控制方案，可让器件在整个负载电流范围内保持非常高的工作效率。
| Topology | Boost |
| Vin (min) (V) | 1.8 |
| Vin (max) (V) | 6 |
| Vout (min) (V) | 1.8 |
| Vout (max) (V) | 28 |
| Switch current limit (typ) (A) | 0.4 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 50 |
| Switching frequency (max) (kHz) | 1000 |
| Iq (typ) (mA) | 0.028 |
| Features | Enable, Nonsynchronous |
| Duty cycle (max) (%) | 88 |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |

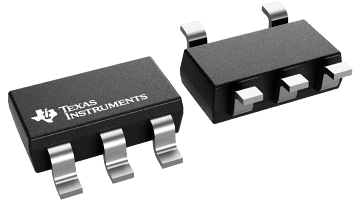

| SOT-23 (DBV) | 5 | 8.12 mm² 2.9 x 2.8 |
| SOT-23-THN (DDC) | 5 | 8.12 mm² 2.9 x 2.8 |
| WSON (DRV) | 6 | 4 mm² 2 x 2 |
