INA146

正在供货

产品详情

INA146 是一款精密差分放大器，用于精确衰减高差分电压并抑制高共模电压，以便与常见信号处理电压电平兼容。高电压功能还可提供固有的输入保护。输入共模范围扩展到超出两个电源轨，从而使 INA146 成为单电源和双电源应用的理想选择。

片上精密电阻器经过激光修整，可实现精确增益和高共模抑制。这些电阻器的出色 TCR 跟踪功能可在温度范围内提供持续的高精度。

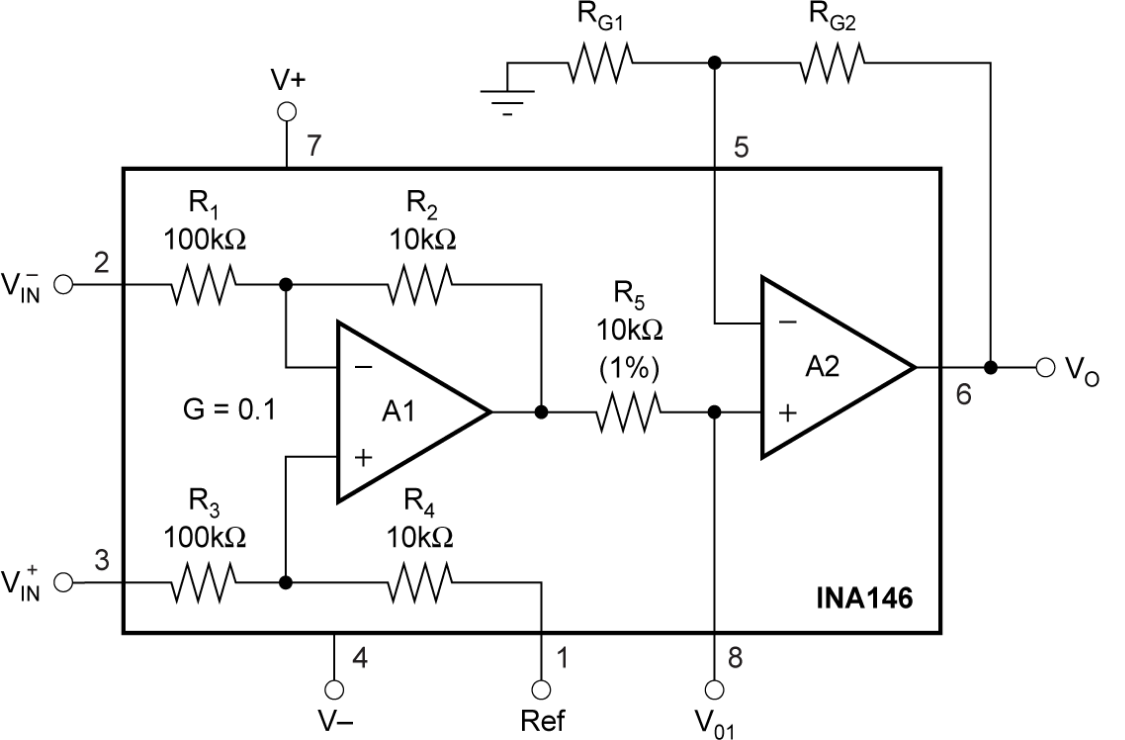

当输出放大器用作单位增益缓冲器时，10:1 差分放大器可提供 0.1V/V 增益。在此配置中，可以测量高达 ±100V 的输入电压。可使用一个外部电阻器对来设定大于 0.1V/V 的增益，而不会影响共模输入范围。

INA146 采用 SO-8 表面贴装封装，可在 –40°C 至 85°C 的额定工业工作温度范围内运行。

Number of channels	1
Vs (min) (V)	2.76
Vs (max) (V)	36
CMRR (min) (dB)	76
Common-mode input low (min) (V)	-100
Common-mode input high (max) (V)	100
Input offset (±) (max) (V)	0.005
Iq (typ) (mA)	0.6
Slew rate (typ) (V/µs)	0.45
Voltage gain (min) (V/V)	0.1
Voltage gain (max) (V/V)	100
Small-signal bandwidth (typ) (Hz)	500000
Rating	Catalog
Operating temperature range (°C)	-40 to 85
Gain drift (max) (ppm/°C)	1
Gain error (±) (max) (%)	0.1

SOIC (D)

29.4 mm² 4.9 x 6
