UC1845A-SP

正在供货

占空比为 50% 的耐辐射 QMLV、30V 输入、1A 单路输出 500kHz PWM 控制器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

UC1845A-SP 控制 IC是与 UC184x 系列引脚兼容的抗辐射加固版。它主要适用于卫星和其他恶劣环境应用。该器件提供了控制电流模式开关电源所必需的特性，并改进了多种功能。额定启动电流低于 0.5mA，振荡器放电电流调整为 8.3mA。UVLO 期间，输出级在低于 1.2V 的电压下至少具有 10mA 的灌电流能力（V_CC 高于 5V）。

器件比较表显示了该系列各成员器件间的不同之处。要订购辐射改进型版本（如已提供），请参考相应的产品数据表。

符合 QML V 类 (QMLV) 标准，SMD 5962-86704
5962P8670411Vxx： ⁽¹⁾
- 抗辐射加固保障 (RHA) 能力高达
  30-krad(Si) 总电离剂量 (TID)
- 通过了 45krad/LDR (10mrad/s) 测试条件（符合 MIL-STD-883 测试方法 1019.9 的 3.13.3.b 小节定义的 1.5 倍过量测试）下的功能性测试且在规定的后辐射参数限值范围内
- 展现出低剂量率灵敏度 ⁽²⁾但在 30krad 总剂量水平下仍保持在 MIL-STD-883，TM1019 所允许的预辐射电气限制范围内
经过优化适用于 DC-DC 转换器应用
低启动电流 (< 0.5mA)
修整的振荡器放电电流
自动前馈补偿
逐脉冲电流限制
增强型负载响应特性
带滞后的欠压闭锁 (UVLO) 保护
双脉冲抑制
高电流推挽式输出
内部调整的带隙参考
500kHz 工作频率
低 R_O 误差放大器
支持军用级温度范围（-55°C 至 125°C）

⁽¹⁾改进的 TID 辐射性能仅适用于抗辐射加固保障 (RHA) 器件类型 11。

⁽²⁾受影响的参数参考输出电压，VREF 辐射漂移曲线（请参见VREF 辐射漂移曲线）。

Topology	Boost, Flyback, Forward
Control mode	Current
Duty cycle (max) (%)	50
Switching frequency (max) (kHz)	500
Features	Error amplifier, Multi-topology
UVLO thresholds on/off (V)	8.4/7.6
Operating temperature range (°C)	-55 to 125
Rating	Space
Gate drive (typ) (A)	1
Vin (max) (V)	25
Radiation, SEL (MeV·cm2/mg)	Bipolar

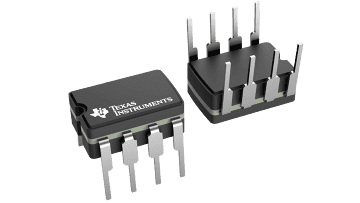

CDIP (JG)	8	64.032 mm² 9.6 x 6.67

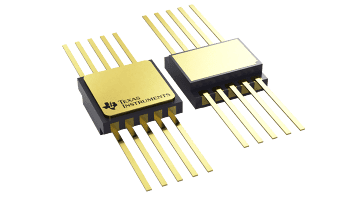

CFP (HKU)	10	45.4896 mm² 7.02 x 6.48
LCCC (FK)	20	79.0321 mm² 8.89 x 8.89
