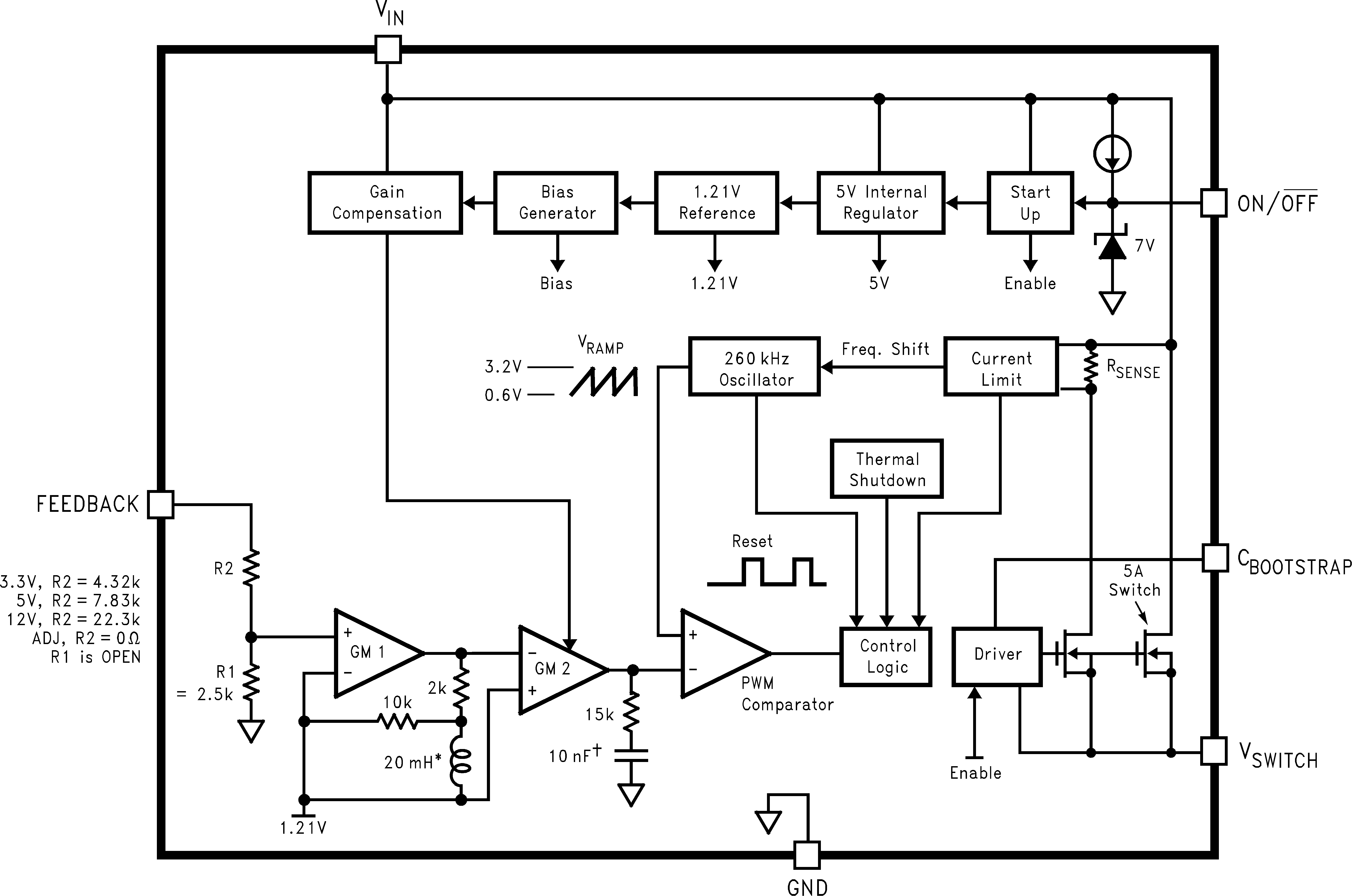

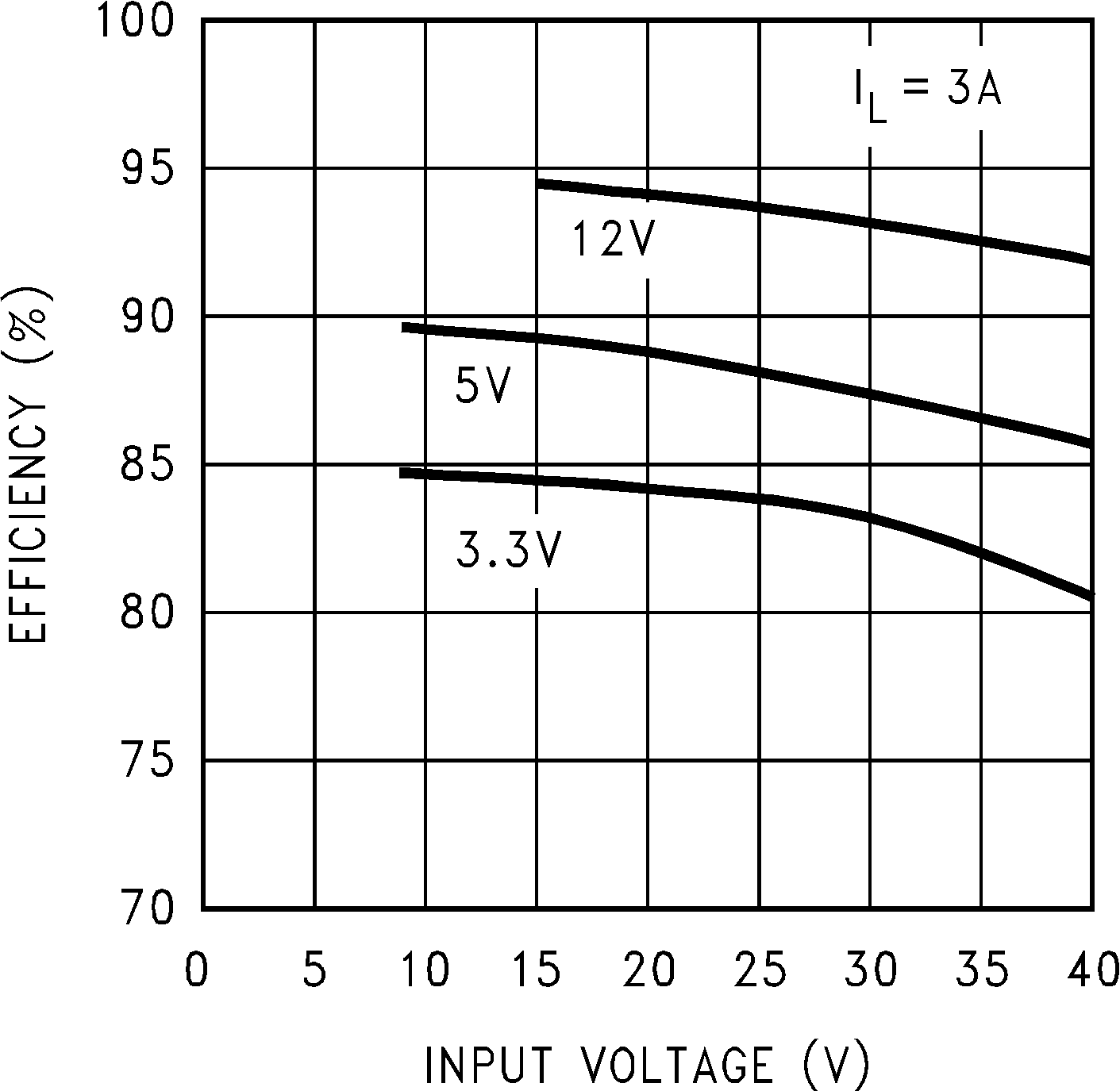

LM2676 系列稳压器是为降压开关稳压器提供全部所示功能的单片集成电路，能够驱动高达 3A 的负载，并且拥有出色的线路和负载调节特性。使用低导通电阻 DMOS 电源开关可获得高效率 (>90%)。该系列包含 3.3V、5V 和 12V 固定输出电压和可调节输出版本。

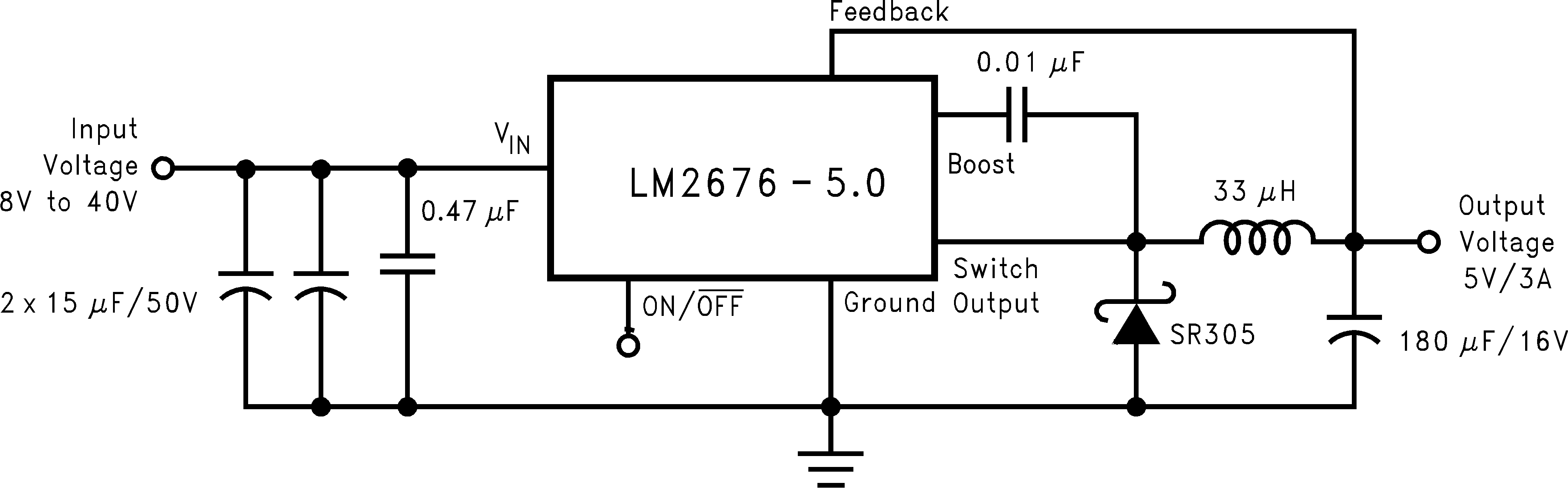

SIMPLE SWITCHER 电源转换器概念使用超少的外部元件即可提供完整设计。高固定频率振荡器 (260kHz) 允许使用物理尺寸更小的元件。多家制造商提供了一系列可与 LM2676 搭配使用的标准电感器，可极大地简化设计过程。
LM2676 系列还具有内置热关断、电流限制和开关控制输入，可将稳压器下电至 50µA 的低静态电流待机状态。可确保输出电压容差为 ±2%。时钟频率控制在 ±11% 的容差范围内。
| Vin (min) (V) | 8 |
| Vin (max) (V) | 40 |
| Vout (min) (V) | 1.23 |
| Vout (max) (V) | 37 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 4.2 |
| Switching frequency (min) (kHz) | 260 |
| Switching frequency (max) (kHz) | 260 |
| Features | Enable, Over Current Protection |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | Voltage mode |
| Duty cycle (max) (%) | 91 |
| Type | Converter |
| TO-220 (NDZ) | 7 | 82.6008 mm² 10.16 x 8.13 |

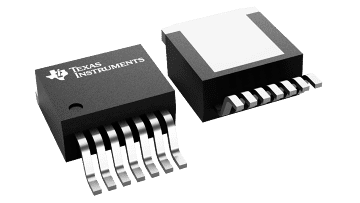

| TO-263 (KTW) | 7 | 153.924 mm² 10.1 x 15.24 |

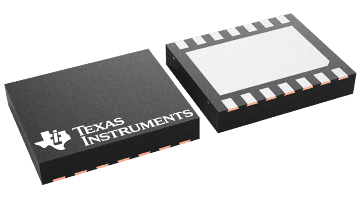

| VSON (NHM) | 14 | 30 mm² 6 x 5 |
