TLV431 器件是低电压 3 端子可调节电压基准，在适用的工业和商业级温度范围内具有指定的热稳定性。可以通过两个外部电阻器将输出电压设置为介于 VREF (1.24V) 和 6V 之间的任何值（请参阅参数测量信息 部分）。这些器件具有比广泛使用的 TL431 和 TL1431 并联稳压器基准电压更低的工作电压 (1.24V)。
与光耦合器配合使用时，TLV431 器件是适用于 3V 至 3.3V 开关模式电源的隔离式反馈电路中的理想电压基准。其输出阻抗典型值均为 0.25Ω。有源输出电路可提供非常急剧的导通特性，从而使它们在许多 应用中成为低电压齐纳二极管的出色替代产品，这些应用包括板载稳压和可调节电源。
| VO (V) | 1.24 |
| Initial accuracy (max) (%) | 1 |
| VO adj (min) (V) | 1.24 |
| VO adj (max) (V) | 6 |
| Iz for regulation (min) (µA) | 55 |
| Reference voltage (V) | adjustable |
| Rating | Catalog |
| Temp coeff (max) (ppm/°C) | 138 |
| Operating temperature range (°C) | -40 to 125 |
| Iout/Iz (max) (mA) | 15 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| SOT-23 (DBV) | 5 | 8.12 mm² 2.9 x 2.8 |
| SOT-23 (DBZ) | 3 | 6.9204 mm² 2.92 x 2.37 |

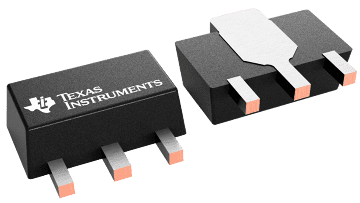

| SOT-89 (PK) | 3 | 18.4275 mm² 4.5 x 4.095 |
| TO-92 (LP) | 3 | 19.136 mm² 5.2 x 3.68 |
