AWR2243

正在供货

76GHz 至 81GHz 汽车类第二代高性能 MMIC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

AWR2243 器件是一款能够在 76GHz 至 81GHz 频带内运行的集成式单芯片 FMCW 收发器。该器件采用极小的封装实现了前所未有的集成度。AWR2243 是适用于汽车领域中低功耗、自监控、超精确雷达系统的理想解决方案。

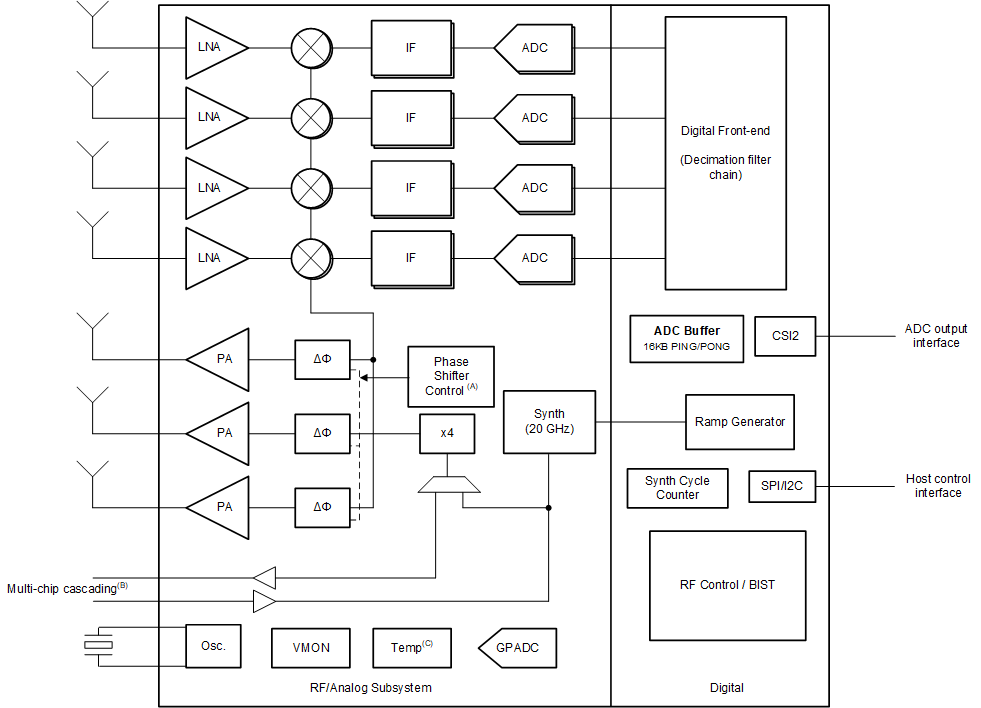

AWR2243 器件是一种自包含 FMCW 收发器单芯片解决方案，简化了汽车雷达传感器在 76GHz 至 81GHz 频带范围内的实施。它基于 TI 的低功耗 45nm RFCMOS 工艺构建，从而实现了一个具有内置 PLL 和 ADC 转换器的单片实施 3TX、4RX 系统。简单编程模型更改可支持各种传感器实施（近距离、中距离和远距离），并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，该解决方案包括硬件参考设计、软件驱动程序、样例配置、API 指南以及用户文档。

FMCW 收发器
- 集成 PLL、发送器、接收器、基带和 ADC
- 76GHz 至 81GHz 的覆盖范围，具有 5GHz 的可用带宽
- 四个接收通道
- 三个发送通道
- 基于分数 N PLL 的超精确线性调频脉冲引擎
- TX 功率：13dBm
- RX 噪声系数：12dB
- 1MHz 时的相位噪声：
  - –96dBc/Hz（76GHz 至 77GHz）
  - –94dBc/Hz（77GHz 至 81GHz）
内置校准和自检
- 内置固件 (ROM)
- 针对工艺和温度进行自校准的系统
主机接口
- 通过 SPI 或 I2C 接口与外部处理器进行控制连接
- 通过 MIPI D-PHY 和 CSI2 v1.1 与外部处理器进行数据连接
- 通过中断实现故障报告
符合功能安全标准
- 专为功能安全应用开发
- 文档有助于使 ISO 26262 功能安全系统设计满足 ASIL-D 级要求
- 硬件完整性高达 ASIL-B 级
- 安全相关认证
  - 经 TUV SUD 进行 ISO 26262 认证达到 ASIL B 级
符合 AEC-Q100 标准
WR2243 高级特性
- 嵌入式自监控，有限使用主机处理器
- 复基带架构
- 可以选择级联多个器件以增加通道数
- 嵌入式干扰检测功能
电源管理
- 内置 LDO 网络，可增强 PSRR
- I/O 支持双电压 3.3V/1.8V
时钟源
- 支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）
- 支持 40MHz 晶体与负载电容器相连接
轻松的硬件设计

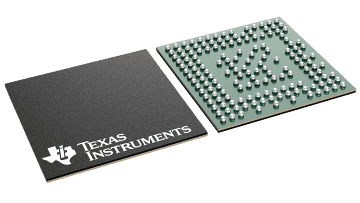

- 0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计
- 小尺寸解决方案
运行条件
- 结温范围：-40°C 至 140°C

Frequency range	76 - 81 GHz
Number of receivers	4
Number of transmitters	3
ADC sampling rate (max) (Msps)	45
Interface type	MIPI-CSI2, SPI
Rating	Automotive
Operating temperature range (°C)	-40 to 140
TI functional safety category	Functional Safety-Compliant
Power supply solution	LP87745-Q1

FCCSP (ABL)

161

108.16 mm² 10.4 x 10.4
