AWR6843

正在供货

集成 DSP、MCU 和雷达加速器的单芯片 60GHz 至 64GHz 汽车雷达传感器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

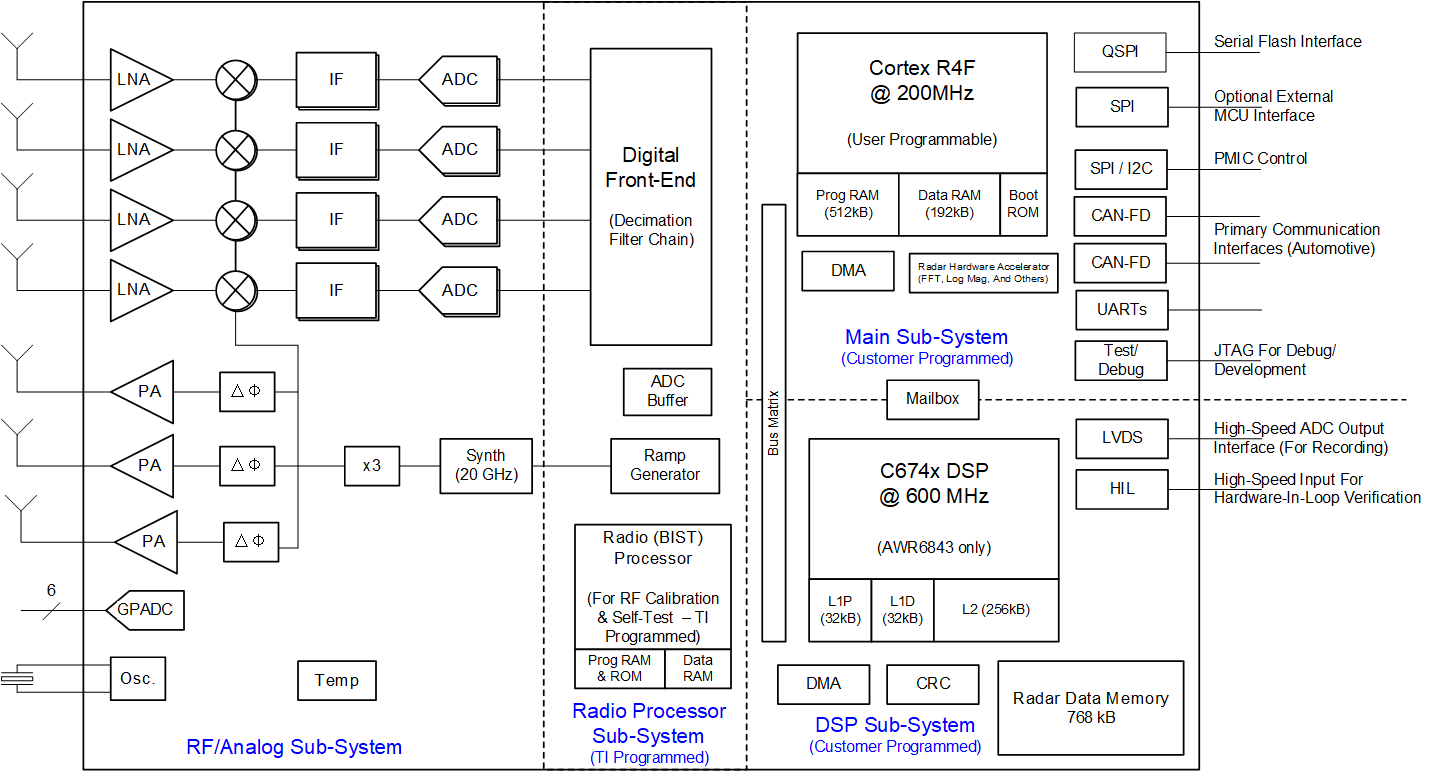

该 AWR 器件是一款能够在 60GHz 至 64GHz 频带中运行且基于 FMCW 雷达技术的集成式单芯片毫米波传感器。该器件采用 TI 的低功耗 45nm RFCMOS 工艺制造，并且在超小封装中实现了出色的集成度。这是适用于汽车领域低功耗、自监控、超精确雷达系统的理想解决方案。当前提供多种符合汽车标准的型号，包括功能安全合规型器件和非功能安全器件。

FMCW 收发器
- 集成 PLL、发送器、接收器、基带和 ADC
- 60GHz 至 64GHz 的覆盖范围，具有 4GHz 的连续带宽
- 四个接收通道
- 三个发送通道
- 支持 6 位移相器
- 基于分数 N PLL 的超精确线性调频脉冲引擎
- TX 功率：12dBm
- RX 噪声系数：
  - 12dB
- 1MHz 时的相位噪声：
  - –93dBc/Hz
内置校准和自检
- 基于 Arm Cortex-R4F 的无线电控制系统
- 内置固件 (ROM)
- 针对工艺和温度进行自校准的系统
- 在符合功能安全标准的器件上提供嵌入式自监控，无需主机处理器参与
用于高级信号处理的 C674x DSP（仅限 AWR6843）
用于 FFT、滤波和 CFAR 处理的硬件加速器
存储器压缩
用于物体检测和接口控制的 Arm® Cortex®-R4F 微控制器
- 支持自主模式（从 QSPI 闪存加载用户应用）
具有 ECC 的内部存储器
- AWR6843：1.75MB，分为 MSS 程序 RAM (512KB)、MSS 数据 RAM (192KB)、DSP L1RAM (64KB) 和 L2 RAM (256KB) 以及 L3 雷达数据立方体 RAM (768KB)
- AWR6443：1.4MB，分为 MSS 程序 RAM (512KB)、MSS 数据 RAM (192KB) 和 L3 雷达数据立方体 RAM (768KB)
- 技术参考手册包括允许的大小修改
为用户应用提供的其他接口
- 多达 6 个 ADC 通道（低采样率监控）
- 多达 2 个 SPI 端口
- 多达 2 个 UART
- 2 个 CAN-FD 接口
- I2C
- GPIO
- 用于原始 ADC 数据和调试仪表的双通道 LVDS 接口
器件安全（在部分器件型号上）
- 支持经过身份验证和加密的安全引导
- 具有密钥撤销功能的客户可编程根密钥、对称密钥（256 位）、非对称密钥（最高 RSA-2K）
- 加密软件加速器 – PKA、AES（最高 256 位）、SHA（最高 256 位）、TRNG/DRGB
符合功能安全标准
- 专为功能安全应用开发
- 文档有助于使 ISO 26262 功能安全系统设计满足 ASIL-D 级要求
- 硬件完整性高达 ASIL-B 级
- 安全相关认证
  - 经 TUV SUD 进行 ISO 26262 认证达到 ASIL B 级
也提供非功能安全型号
符合 AEC-Q100 标准
电源管理
- 内置 LDO 网络，可增强 PSRR
- I/O 支持双电压 3.3V/1.8V
时钟源
- 具有内部振荡器的 40.0MHz 晶体
- 支持频率为 40MHz 的外部振荡器
- 支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）
轻松的硬件设计
- 0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计
- 小解决方案尺寸
运行条件：
- 结温范围为 –40°C 至 125°C

Frequency range	60 - 64 GHz
Number of receivers	4
Number of transmitters	3
ADC sampling rate (max) (Msps)	25
Arm CPU	Arm Cortex-R4F at 200 MHz
Interface type	2 CAN-FD, I2C, QSPI, SPI, UART
DSP type	C674x DSP 600MHz
Hardware accelerators	Radar hardware accelerator
RAM (kByte)	1792
Rating	Automotive
Operating temperature range (°C)	-40 to 125
TI functional safety category	Functional Safety-Compliant
Power supply solution	LP87524B-Q1, LP87524J-Q1, LP87524P-Q1, LP876242-Q1
Security	Cryptographic acceleration, Device identity/keys, Secure boot, Secure software update, Software IP protection

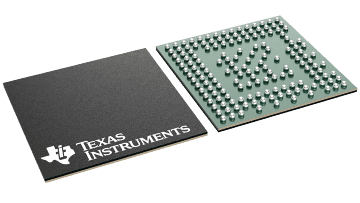

FCCSP (ABL)

161

108.16 mm² 10.4 x 10.4
