ADS58J89

正在供货

四路 500MSPS 接收器和反馈 IC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

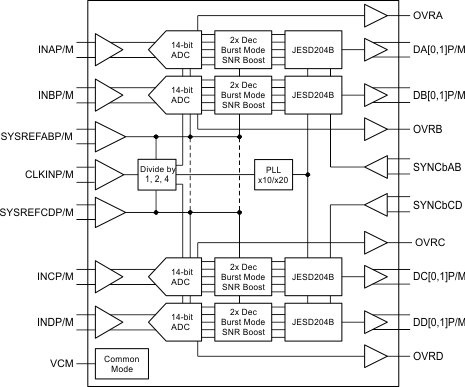

ADS58J89 是一款高线性度、四通道、14 位 250/500MSPS IF（中频）接收器。四个通道上均有 14 位 500MSPS 模数转换器 (ADC)，用于处理无线基础设施系统的信号。各通道可根据带宽、分辨率和采样时间要求配置为不同模式。信号处理模块包含可选模式：抽取滤波器模式、滤波器 SNR 提升模式、分辨率与时间模式以及时分双工 (TDD) 突发模式。这 4 个通道针对多天线系统进行设计，为采用小型封装的多通道接收器提供了较高的带宽与线性度。在 TDD 系统中，此器件可同时用作流量接收器和功率放大器线性化反馈路径。

主要技术规格：

功耗：每通道 875mW
输入带宽 (3dB)：900MHz
孔径抖动：98fs rms
通道隔离：85dB
ƒ_in = 170MHz（–1dBFS，–1dBFS）
条件下的性能
- SNR：65.8dBFS
- 无杂散动态范围 (SFDR)：85dBc（HD2，HD3）；95dBFS（非 HD2，HD3）

4 通道、14 位 500MSPS，具有数字信号处理功能
功率放大器线性化（反馈）模式
- 14 位 250MSPS 间隔采样
- 可编程分辨率与占空比
  - 占空比 3:2（60% 11 位，40% 9 位）
  - 占空比 2:3（40% 12 位，60% 9 位）
  - 占空比 1:3（25% 14 位，75% 9 位）
流量接收器模式
- 14 位 250MSPS：2 倍抽取率滤波器，高通/低通
- 9 位滤波器信噪比 (SNR) 提升模式（最大带宽为 150MHz）
- 9 至 14 位时分双工 (TDD) 突发模式（最大带宽为 200MHz）
灵活的输入时钟缓冲器，支持 1/2/4 分频
JESD204B 数字接口（速率高达 5.0Gbps）
- 每个通道有 1 或 2 个信道，支持子类 1

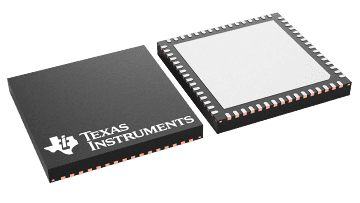

64 引脚超薄型四方扁平无引线 (VQFN) 封装 (9mm × 9mm)

应用

多载波、多模式、多频带蜂窝接收器
- TDD-LTE
- FDD-LTE
- CDMA、WCMDA、CMDA2k
- GSM
射频 (RF) 和微波回程
- 点对点回程
- 点对多点回程
无线中继器
分布式天线系统 (DAS)
无线宽带

All trademarks are the property of their respective owners.

Number of input channels	4
Resolution (Bits)	14
Sample rate (max) (Msps)	500
Features	Decimating Filter, Differential Inputs, High Dynamic Range, Nap Mode, Out of Range Indicator, Power Down
Analog input BW (MHz)	900
SFDR (typ) (dB)	85
SNR (typ) (dB)	65.8
Power consumption (typ) (mW)	3270
Operating temperature range (°C)	-40 to 85
Rating	Catalog

VQFN (RGC)

81 mm² 9 x 9
