TMAG5170-Q1

正在供货

产品详情

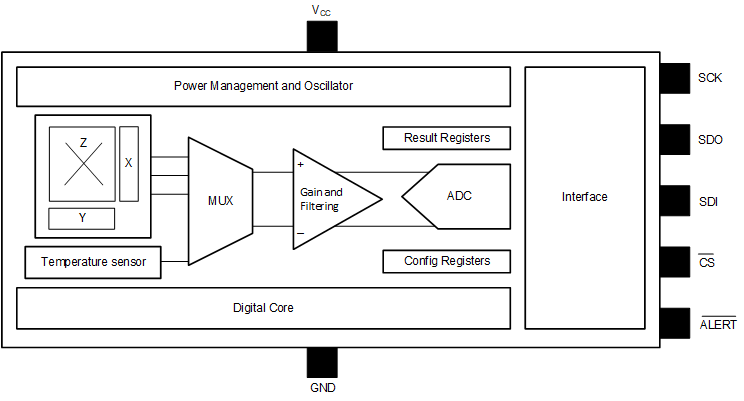

TMAG5170-Q1 是高精度线性 3D 霍尔效应传感器，适用于各种汽车类和工业应用。高集成度可在各种位置检测系统中提供灵活性和准确性。此器件在 X、Y 和 Z 轴具有 3 个独立的霍尔传感器。

精密信号链和集成 12 位 ADC 可实现高精度和低漂移磁场测量，同时支持高达 20kSPS 的采样率。片上温度传感器数据可用于系统级漂移补偿。

集成角度计算引擎 (CORDIC) 为同轴和离轴角度测量拓扑提供完整的 360° 角度位置信息。使用用户选择的两个磁轴执行角度计算。该器件具有磁增益和偏轴校正功能，可减轻系统机械误差源的影响。

可以通过 SPI 配置 TMAG5170-Q1，以实现磁轴和温度测量的任意组合。多个传感器转换方案和 SPI 读取帧有助于优化吞吐量和准确性。专用的 ALERT 引脚可以在低功耗唤醒和睡眠模式期间充当系统中断，也可以被微控制器用来触发新的传感器转换。

TMAG5170-Q1 提供多种诊断功能来检测和报告系统和器件级故障。SPI 通信具有用户启用的循环冗余校验，以增强数据完整性。

该器件具有两个不同的可订购产品，以支持从 ±25mT 到 ±300mT 的宽磁场范围。

该器件在 –40°C 至 +150°C 的宽环境温度范围内能够保持稳定一致的优异性能。

符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 0：–40°C 至 150°C
高精度线性 3D 霍尔效应传感器，可优化位置检测速度和精度：
- 线性测量总误差：±2.6%（25°C 时为最大值）
- 灵敏度温漂：±2.8%（最大值）
- 单轴转换率为 20kSPS
符合功能安全标准：
- 专为功能安全应用开发
- 可帮助进行 ISO 26262 系统设计的文档
- 系统设计符合 ASIL D
- 硬件完整性高达 ASIL B 级
10MHz 串行外设接口 (SPI)，该接口具有循环冗余校验 (CRC)
误差 < ±3°C 的内置温度传感器
独立可选 X、Y 和 Z 范围：
- TMAG5170A1 -Q1：±25，±50，±100mT
- TMAG5170A2 -Q1：±75，±150，±300mT
仅消耗 1.5µA、可实现阈值检测的自主唤醒和睡眠模式
ALERT 功能，用以启动传感器转换或指示转换完成
多种磁体类型的集成温度补偿
具有增益和偏轴调节的集成角 CORDIC 计算
2.3V 至 5.5V 电源电压范围

Type	3-Axis linear
Interface type	SPI
Magnetic sensing range (mT)	25, 50, 75, 100, 150, 300
Sensitivity error (%)	2.5
Sample rate (ksps)	20
Supply voltage (min) (V)	2.3
Supply voltage (max) (V)	5.5
Rating	Catalog
TI functional safety category	Functional Safety-Compliant
Operating temperature range (°C)	-40 to 150

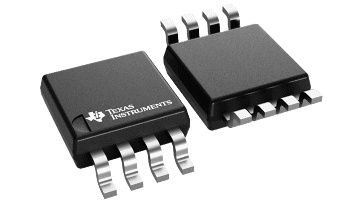

VSSOP (DGK)

14.7 mm² 3 x 4.9
