TMCS1108-Q1

正在供货

产品详情

TMCS1108-Q1 是一款电隔离霍尔效应电流传感器，能够测量直流或交流电流，并具有高精度、出色的线性度和温度稳定性。低漂移、温度补偿信号链可以在器件的温度范围内实现 <3% 的满量程误差。

输入电流流经内部 1.8mΩ 导体时，此导体产生的磁场可由集成式霍尔效应传感器进行测量。这种结构省去了外部集中器并简化了设计。低导体电阻可更大限度减少功率损耗和热耗散。固有的电镀绝缘在电流路径与电路之间提供了 100V 功能型隔离。集成式电气屏蔽可提供出色的共模抑制和瞬态抗扰度。

输出电压与输入电流成正比，并具有多个灵敏度选项。固定的灵敏度允许 TMCS1108-Q1 使用单个 3V 至 5.5V 的电源运行，因此消除了比例式误差并提高了电源噪声抑制能力。当电流流入到正输入引脚时，电流极性被视为正极。可提供单向和双向感应型号。

TMCS1108-Q1 消耗的最大电源电流为 6mA，所有灵敏度选项的额定工作温度范围均为 -40°C 至 +125°C。

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1：– 40 ° C 至 125 ° C、 T_A
提供功能安全
- 可帮助进行功能安全系统设计的文档
总体误差：典型值 ±1%，最大值 ±3%，–40°C 至 125°C
- 灵敏度误差：±0.9%
- 失调电压误差：40mA
- 温漂0.2mA/°C
- 线性误差：0.5%
多个灵敏度选项：
- TMCS1108A1B/U -Q1：50mV/A
- TMCS1108A2B/U -Q1：100mV/A
- TMCS1108A3B/U -Q1：200mV/A
- TMCS1108A4B/U -Q1：400mV/A
零漂移内部基准
双向和单向电流感应
工作电源电压范围：3V 至 5.5V
信号带宽：80kHz
稳健的 100V 电隔离

Continuous current (max) (A)	20
Working isolation voltage (VIOWM) (Vrms)	71
Magnetic sensitivity (typ) (mV/A)	50, 100, 200, 400
Input offset current (±) (max) (mA)	60, 75, 100, 160
Input offset current drift (±) (typ) (µA/°C)	0.2
Features	Internal Zero Current Reference Voltage
Supply voltage (max) (V)	5
Supply voltage (min) (V)	3
Iq (max) (mA)	5
CMTI (kV/µs)	50
Small-signal bandwidth (Hz)	80000
Sensitivity error (%)	0.9
Sensitivity error drift (±) (max) (ppm/°C)	105
Rating	Automotive
TI functional safety category	Functional Safety-Capable
Operating temperature range (°C)	-40 to 125
Creepage (min) (mm)	4
Clearance (min) (mm)	4
Isolation rating	Functional
Surge isolation voltage (VIOSM) (VPK)	6000

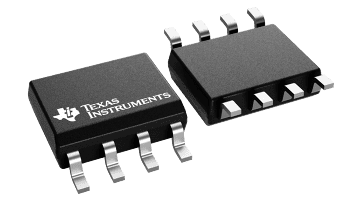

SOIC (D)

29.4 mm² 4.9 x 6
