TMCS1107 是一款电隔离霍尔效应电流传感器，能够测量直流或交流电流，并具有高精度、出色的线性度和温度稳定性。低漂移、温度补偿信号链可以在器件的温度范围内实现 <3% 的满量程误差。

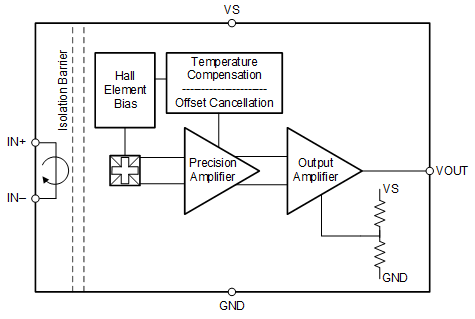

输入电流流经内部 1.8mΩ 导体时，此导体产生的磁场可由集成式霍尔效应传感器进行测量。这种结构省去了外部集中器并简化了设计。低导体电阻可更大限度减少功率损耗和热耗散。固有的电镀绝缘在电流路径与电路之间提供了 420V 使用寿命内工作电压和 3kVRMS 基本型隔离。集成式电气屏蔽可提供出色的共模抑制和瞬态抗扰度。
输出电压与输入电流成正比，并具有多个灵敏度选项。固定的灵敏度允许 TMCS1107 使用单个 3V 至 5.5V 的电源运行，因此消除了比例式误差并提高了电源噪声抑制能力。当电流流入到正输入引脚时，电流极性被视为正极。 可提供单向和双向感应型号。
TMCS1107 消耗的最大电源电流为 6mA，所有灵敏度选项的额定工作温度范围均为 -40°C 至 +125°C。
| Continuous current (max) (A) | 20 |
| Working isolation voltage (VIOWM) (Vrms) | 296 |
| Magnetic sensitivity (typ) (mV/A) | 50, 100, 200, 400 |
| Input offset current (±) (max) (mA) | 60, 75, 100, 160 |
| Input offset current drift (±) (typ) (µA/°C) | 0.2 |
| Features | Internal Zero Current Reference Voltage |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 3 |
| Iq (max) (mA) | 6 |
| CMTI (kV/µs) | 50 |
| Small-signal bandwidth (Hz) | 80000 |
| Sensitivity error (%) | 0.9 |
| Sensitivity error drift (±) (max) (ppm/°C) | 50 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Creepage (min) (mm) | 4 |
| Clearance (min) (mm) | 4 |
| Isolation rating | Basic |
| Surge isolation voltage (VIOSM) (VPK) | 6000 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
