TMAG5124

正在供货

产品详情

TMAG5124 器件是高精度霍尔效应传感器，可提供双线制接口，可用于工业设计。

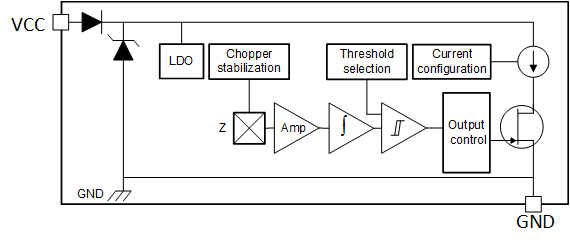

TMAG5124 集成了可在两个级别之间切换的电流源，具体取决于施加给器件的磁场值。较高值为固定值，较低值可从两个范围之间选择。此类接口支持传感器与控制器之间的稳定通信，可进行远距离传输，有助于检测断开连接的情况，可将接线数量限于两条。

该器件采用 3 引脚 SOT-23 封装。虽然封装上有 3 个引脚，但该器件只需要 VCC 和 GND 引脚即可运行。可从这两个引脚分别测量电流，实现高侧或低侧配置。

不同的产品型号可选择不同的磁性灵敏度水平，以满足应用的具体要求。

TMAG5124 的宽工作电压范围和反极性保护适用于各种工业应用。

带双线制接口的霍尔效应开关
低级电流输出选项：
- TMAG5124A/B/C/D：3.5mA
- TMAG5124E/F/G/H：6mA
磁性灵敏度：
- TMAG5124A/E：4mT（典型值）
- TMAG5124B/F：6mT（典型值）
- TMAG5124C/G：10mT（典型值）
- TMAG5124D/H：15mT（典型值）
快速感应带宽：40kHz
支持宽电压范围
- 工作 V CC 范围：2.5 V 至 38 V
- 无需外部稳压器
宽工作温度范围
- 环境工作温度范围：–40°C 至 +125°C
保护特性：
- 支持高达 40 V 的负载突降
- 反极性保护
SOT-23 封装选项

Type	Unipolar switch
Operate point (typ) (mT)	4, 6, 10, 15
Operate point (max) (mT)	5, 7, 11, 16.1
Release point (min) (mT)	1, 3, 6.8, 11.4
Supply current (µA)	3500, 6000
Bandwidth (kHz)	40
Supply voltage (min) (V)	2.5
Supply voltage (max) (V)	38
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Output	Current

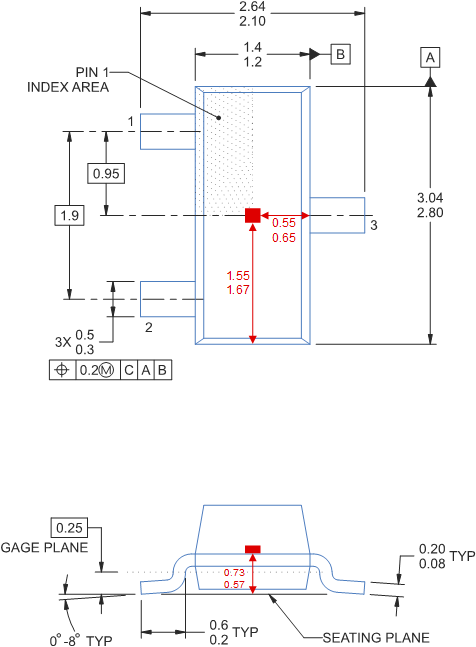

SOT-23 (DBZ)

6.9204 mm² 2.92 x 2.37
