LM57-Q1 器件是一款具有模拟温度传感器输出的精密双路输出温度开关，适用于宽温度范围的应用（例如汽车级）。 跳变温度 (TTRIP) 可从 –40°C 至 160°CVTEMP 是 AB 类模拟电压输出，该电压输出与温度成正比，负温度系数 (NTC) 可编程。 两个外部 1% 电阻设置 TTRIP 和 VTEMP 斜率。 数字和模拟输出具有保护功能，并且可监视系统过热事件。
内置的热滞后功能 (THYST) 可防止数字输出发生振荡。 TOVER 和 TOVER 数字输出将在芯片温度超过 TTRIP 时置为有效，在芯片温度低于 TTRIP 与 THYST 的差值时置为无效。

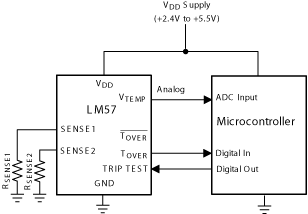

TOVER 为高电平有效，并且采用推挽结构。 TOVER 为低电平有效，并且采用开漏结构。 将 TOVER 与 TRIP-TEST 相连，可在输出发生跳变后将其锁存。 将 TRIP-TEST 强制为低电平可将输出清零。 将 TRIP-TEST 驱动为高电平会将数字输出置为有效。 处理器可检查 TOVER 或 TOVER 的状态，从而确认它们是否已切换至激活状态。 这样一来，便可以在系统装配后现场验证比较器和输出电路的功能。 当 TRIP-TEST 为高电平时，VTEMP 引脚为跳变基准电压。 系统随后可使用该电压计算 LM57-Q1 的阈值。
All trademarks are the property of their respective owners.
| Setpoint type | Resistor Programmable |
| Setpoint value (°C) | -40 to 160 |
| Operating temperature range (°C) | -50 to 160 |
| Accuracy over temp range (max) (°C) | 1.3 |
| Sensor gain (mV/°C) | -5.2 to -12.9 |
| Output type | Open drain, Push Pull |
| Supply voltage (min) (V) | 2.4 |
| Supply voltage (max) (V) | 5.5 |
| Supply current (typ) (µA) | 24 |
| Number of comparator channels | 1 |
| Features | Built-in hysteresis |
| Rating | Automotive |
| Interface type | Analog output, Switch |
| TSSOP (PW) | 8 | 19.2 mm² 3 x 6.4 |
