DRV5023-Q1

正在供货

产品详情

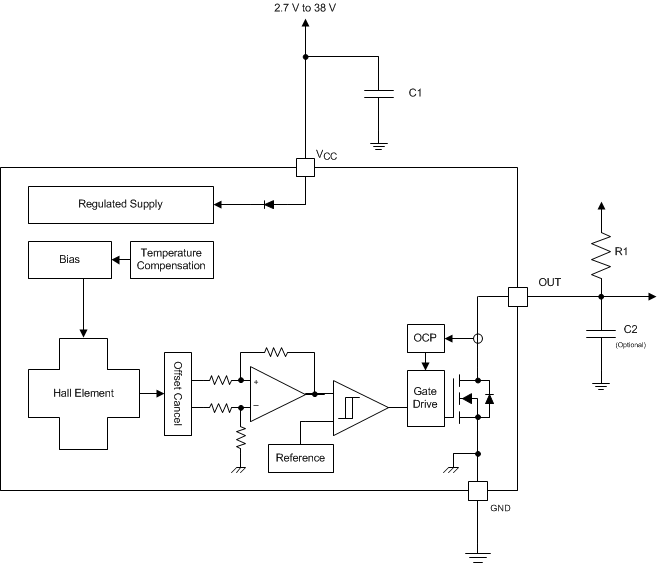

DRV5023-Q1 器件是一款斩波稳定霍尔效应传感器，能够在整个温度范围内提供具有出色灵敏度稳定性和集成保护特性的磁场感测解决方案。

当施加的磁通量密度超过 B_OP 阈值时，DRV5023-Q1 开漏输出将会转低。输出将保持低电平，直到磁通量密度降至 B_RP 以下之后变为高阻抗。输出灌电流能力为 30mA。反向极性保护高达 -22V 的宽工作电压范围（2.7 至 38V）使得此器件广泛适用于各种汽车应用。

该器件提供针对反向电源情况、负载突降以及输出短路或过流故障的内部保护功能。

数字单极性开关霍尔传感器
符合汽车类应用的 AEC-Q100 标准
- 1 级：T_A = –40 至 125°C（Q，请参见器件命名规则）
- 0 级：T_A = –40 至 150°C（E，请参见器件命名规则）
反向输出选项 (FI)
出色的温度稳定性
- 温度范围内的灵敏度为 ±10%
多个灵敏度选项 (B_OP/B_RP)：
- 3.5/2 mT（FA、FI，请参见器件命名规则）
- 6.9 / 3.2 mT（AJ，请参见器件命名规则）
- 14.5/6 mT（BI，请参见器件命名规则）
支持宽电压范围
- 2.7V 至 38V
- 无需外部稳压器
开漏输出（30mA 灌电流）
35µs 快速上电时间

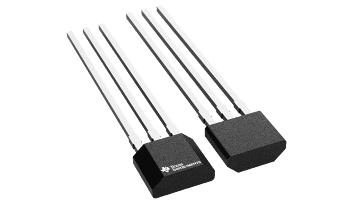

小型封装尺寸
- 表面贴装 3 引脚小外形尺寸晶体管 (SOT)-23 (DBZ)
  - 2.92mm × 2.37mm
- 插入式 3 引脚 TO-92 (LPG)
  - 4.00mm × 3.15mm
保护特性
- 反向电源保护（高达 -22V）
- 支持高达 40V 抛负载
- 输出短路保护
- 输出电流限制
- 电池输出短路保护

Type	Unipolar switch
Operate point (typ) (mT)	3.5, 6.9, 14.5
Operate point (max) (mT)	6.8, 12, 24
Release point (min) (mT)	0.5, 1, 3
Supply current (µA)	2700
Bandwidth (kHz)	30
Supply voltage (min) (V)	2.7
Supply voltage (max) (V)	38
Rating	Automotive
Operating temperature range (°C)	-40 to 150
Output	Open drain

SOT-23 (DBZ)	3	6.9204 mm² 2.92 x 2.37
TO-92 (LPG)	3	6.08 mm² 4 x 1.52
