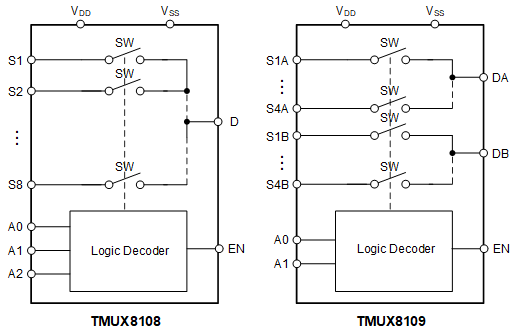

TMUX8108 和 TMUX8109 是支持高电压的现代模拟多路复用器，可采用 8:1（单端）和 4:1（差分）配置。此器件可在双电源、单电源或非对称电源供电时正常运行，最大电源电压为 100V。TMUX810x 器件可在整个电源电压范围内提供一致的模拟参数性能。TMUX8108 和 TMUX8109 可在源极 (Sx) 和漏极 (D) 引脚上支持双向模拟和数字信号。
所有逻辑输入均支持 1.8V、3.3V、5V 的逻辑电平，并可在电压高达 48V 时进行连接，从而通过控制信号电压实现系统灵活性。失效防护逻辑电路允许在施加电源引脚上的电压之前，先施加逻辑引脚上的电压，从而保护器件免受潜在的损害。
此器件系列具有闩锁效应抑制功能，可防止器件内寄生结构之间的大电流不良事件。闩锁状态通常会一直持续到电源轨关闭为止，并可能导致器件故障。凭借闩锁效应抑制功能，此系列多路复用器能够在恶劣的环境中使用。
在整个电源电压范围内提供一致的参数性能
| Configuration | 4 |
| Number of channels | 2 |
| Power supply voltage - single (V) | 12, 16, 20, 36, 44, 72, 100 |
| Power supply voltage - dual (V) | +/-10, +/-15, +/-18, +/-22, +/-36, +/-50 |
| Protocols | Analog |
| Ron (typ) (Ω) | 38 |
| CON (typ) (pF) | 12 |
| ON-state leakage current (max) (µA) | 0.04 |
| Supply current (typ) (µA) | 250 |
| Bandwidth (MHz) | 380 |
| Operating temperature range (°C) | -40 to 125 |
| Features | 1.8-V compatible control inputs, Break-before-make, Fail-safe logic, Integrated pulldown resistor on logic pin |
| Input/output continuous current (max) (mA) | 50 |
| Rating | Catalog |
| Drain supply voltage (max) (V) | 50 |
| Supply voltage (max) (V) | 100 |
| Negative rail supply voltage (max) (V) | -50 |

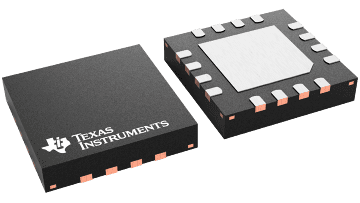

| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
| WQFN (RUM) | 16 | 16 mm² 4 x 4 |
