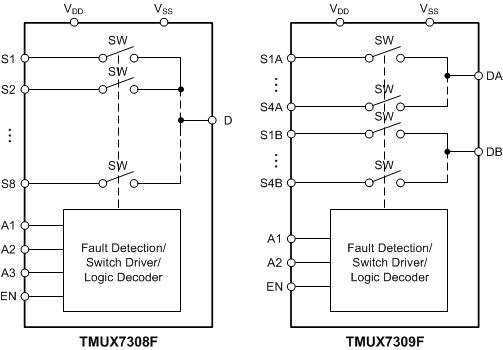

TMUX7308F 和 TMUX7309F 是现代互补金属氧化物半导体 (CMOS) 模拟多路复用器，可提供 8:1（单端）和 4:1（差分）配置。这些器件在双电源（±5V 至 ±22V）、单电源（8V 至 44V）或非对称电源（例如 V DD = 12V，V SS = –5V）供电情况下运行良好。TMUX7308F 和 TMUX7309F 器件在通电和断电情况下均提供过压保护，适用于无法精确控制电源时序的应用。

在通电和断电条件下，该器件可阻断最高 +60V 或 -60V 的对地故障电压。无论开关输入条件和逻辑控制状态如何，在没有电源的情况下，开关通道将保持关断状态。在正常工作条件下，如果任何 Sx 引脚上的模拟输入信号电平超过电源电压（V DD 或 V SS）一个阈值电压 (V T)，那么通道将会关闭，并且 Sx 引脚将变为高阻态。选择故障通道后，漏极引脚（D 或 Dx）将被拉至所超过的电源（V DD 或 V SS）。

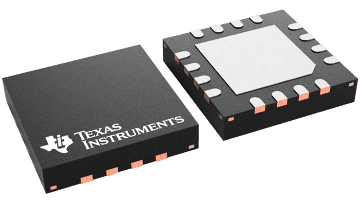

TMUX7308F 和 TMUX7309F 器件具有低电容、低电荷注入和集成式故障保护功能，因此可用于注重高性能和高稳健性的前端数据采集应用。这些器件可采用标准 TSSOP 封装和较小的 WQFN 封装（非常适合 PCB 空间受限的情况）。
