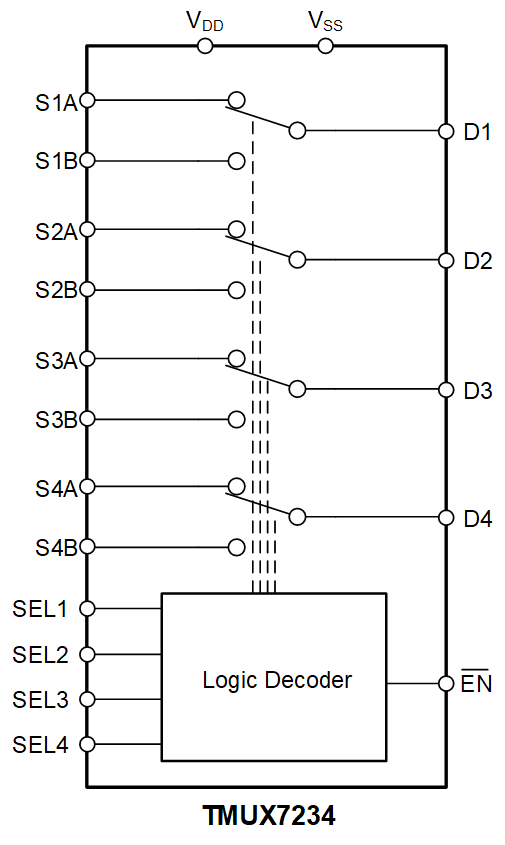

TMUX7234 是支持闩锁效应抑制的互补金属氧化物半导体 (CMOS) 多路复用器。 TMUX7234 包含四个独立控制的 SPDT 开关和一个用于启用或禁用全部四个通道的 EN 引脚。该器件支持单电源（4.5V 至 44V）、双电源（±4.5V 至 ±22V）或非对称电源（例如，VDD = 12V，VSS = –5V）。 TMUX7234 可在源极 (Sx) 和漏极 (D) 引脚上支持从 VSS 到 VDD 范围的双向模拟和数字信号。
所有逻辑控制输入均支持 1.8V 到 VDD 的逻辑电平，因此，当器件在有效电源电压范围内运行时，可确保 TTL 和 CMOS 逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。
TMUX72xx 系列具有闩锁效应抑制特性，可防止器件内寄生结构之间通常由过压事件引起的大电流不良事件。闩锁状态通常会一直持续到电源轨关闭为止，并可能导致器件故障。闩锁效应抑制特性使得 TMUX72xx 系列开关和多路复用器能够在恶劣的环境中使用。
| Configuration | 2 |
| Number of channels | 4 |
| Power supply voltage - single (V) | 5, 12, 16, 20, 36, 44 |
| Power supply voltage - dual (V) | +/-10, +/-15, +/-18, +/-22, +/-5 |
| Protocols | Analog |
| Ron (typ) (Ω) | 3.5 |
| CON (typ) (pF) | 76 |
| ON-state leakage current (max) (µA) | 0.008 |
| Supply current (typ) (µA) | 45 |
| Bandwidth (MHz) | 100 |
| Operating temperature range (°C) | -40 to 125 |
| Features | 1.8-V compatible control inputs, Break-before-make, Fail-safe logic, Integrated pulldown resistor on logic pin |
| Input/output continuous current (max) (mA) | 400 |
| Rating | Catalog |
| Drain supply voltage (max) (V) | 44 |
| Supply voltage (max) (V) | 44 |
| Negative rail supply voltage (max) (V) | -44 |
| TSSOP (PW) | 20 | 41.6 mm² 6.5 x 6.4 |

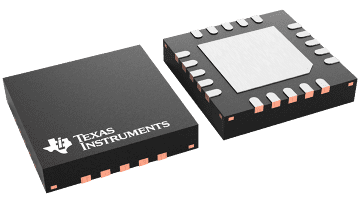

| WQFN (RRQ) | 20 | 16 mm² 4 x 4 |
