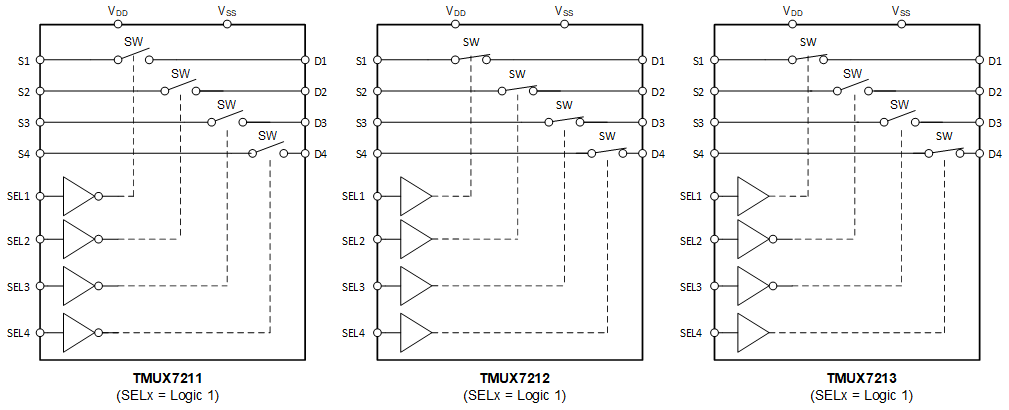

TMUX7211、 TMUX7212 和 TMUX7213 是互补金属氧化物半导体 (CMOS) 开关，具有四个独立可选的 1:1 单极单掷 (SPST) 开关通道。该器件支持单电源（4.5V 至 44 V）、双电源（±4.5V 至 ±22 V）或非对称电源（例如，VDD = 12V，VSS = –5V）。 TMUX721x 可支持源极 (Sx) 和漏极 (Dx) 引脚上 VSS 到 VDD 范围的双向模拟和数字信号。
TMUX721x 的开关通过 SELx 引脚上适当的逻辑控制输入控制。 TMUX721x 是精密开关和多路复用器系列器件，具有非常低的导通和关断泄漏电流，因此可用于高精度测量应用。
TMUX721x 系列具有闩锁效应抑制，可防止器件内寄生结构之间通常由过压事件引起的大电流不良事件。闩锁状态通常会一直持续到电源轨关闭为止，并可能导致器件故障。闩锁效应抑制使得 TMUX721x 系列开关和多路复用器能够在恶劣的环境中使用。
| Configuration | 1 |
| Number of channels | 4 |
| Power supply voltage - single (V) | 5, 12, 16, 20, 36, 44 |
| Power supply voltage - dual (V) | +/-10, +/-15, +/-18, +/-22, +/-5 |
| Protocols | Analog |
| Ron (typ) (Ω) | 1.7 |
| CON (typ) (pF) | 144 |
| ON-state leakage current (max) (µA) | 0.033 |
| Supply current (typ) (µA) | 33 |
| Bandwidth (MHz) | 48 |
| Operating temperature range (°C) | -40 to 125 |
| Features | 1.8-V compatible control inputs, Break-before-make, Fail-safe logic |
| Input/output continuous current (max) (mA) | 370 |
| Rating | Catalog |
| Drain supply voltage (max) (V) | 22 |
| Supply voltage (max) (V) | 44 |
| Negative rail supply voltage (max) (V) | -22 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |

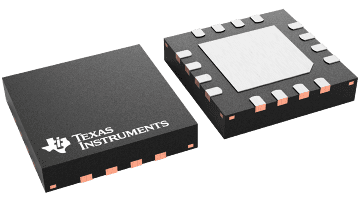

| WQFN (RUM) | 16 | 16 mm² 4 x 4 |
