TMUX1101 和 TMUX1102 是精密互补金属氧化物半导体 (CMOS) 单极单投 (SPST) 开关。1.08V 至 5.5V 的宽电源电压工作范围 可支持 医疗设备到工业系统的大量应用。这些器件可支持源极 (S) 和漏极 (D) 引脚上 GND 到 VDD 范围的双向模拟和数字信号。

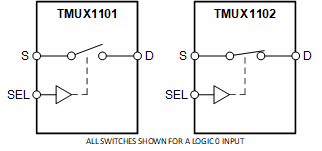

逻辑控制输入 (SEL) 具有兼容 1.8V 逻辑电平的阈值。当器件在有效电源电压范围内运行时，该阈值可确保 TTL 和 CMOS 的逻辑兼容性。SEL 为逻辑 1 时，TMUX1101 的开关打开，而 SEL 为逻辑 0 时，TMUX1102 打开。失效防护逻辑电路要求先在 SEL 引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。
TMUX110x 器件是精密开关和多路复用器器件系列中的一部分。这些器件具有非常低的导通和关断泄漏电流以及较低的电荷注入，因此可用于高精度测量 应用提供了出色的功能性与安全性。
3nA 的低电源电流和小型封装选项使其可用于便携式 应用标准。
| Configuration | 1 |
| Number of channels | 1 |
| Power supply voltage - single (V) | 1.2, 1.8, 2.5, 3.3, 5 |
| Protocols | Analog |
| Ron (typ) (Ω) | 2 |
| CON (typ) (pF) | 18 |
| ON-state leakage current (max) (µA) | 0.002 |
| Supply current (typ) (µA) | 0.003 |
| Bandwidth (MHz) | 300 |
| Operating temperature range (°C) | -40 to 125 |
| Features | 1.8-V compatible control inputs, Break-before-make, Fail-safe logic |
| Input/output continuous current (max) (mA) | 30 |
| Rating | Catalog |
| Drain supply voltage (max) (V) | 5.5 |
| Supply voltage (max) (V) | 5.5 |
| SOT-23 (DBV) | 5 | 8.12 mm² 2.9 x 2.8 |
| SOT-SC70 (DCK) | 5 | 4.2 mm² 2 x 2.1 |
