TMUX1511 是一款互补金属氧化物半导体 (CMOS) 开关。TMUX1511 提供具有 4 个独立控制通道的 1:1 SPST 开关配置。1.5V 至 5.5V 的宽运行电源电压范围 使其 可用于从服务器和通信设备到工业应用的各种 应用的需求。该器件可在源极 (Sx) 和漏极 (Dx) 引脚上支持双向模拟和数字信号，并且可以传递高于电源的信号（高达 VDD x 2），最大输入/输出电压为 5.5V。
TMUX1511 的信号路径上高达 3.6V 的关断保护可在移除电源电压 (VDD = 0V) 时提供隔离。如果没有该保护功能，开关可通过内部 ESD 二极管为电源轨进行反向供电，从而对系统造成潜在损坏。
失效防护逻辑 电路允许在施加电源引脚上的电压之前，先施加逻辑控制引脚上的电压，从而保护器件免受潜在的损害。所有逻辑控制输入都具有 兼容 1.8V 逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保 TTL 和 CMOS 逻辑兼容性。
| Configuration | 1 |
| Number of channels | 4 |
| Power supply voltage - single (V) | 1.8, 2.5, 3.3, 5 |
| Protocols | Analog, I2C, I2S, JTAG, RGMII, SPI, TDM, UART |
| Ron (typ) (Ω) | 2 |
| CON (typ) (pF) | 3.3 |
| ON-state leakage current (max) (µA) | 0.05 |
| Supply current (typ) (µA) | 37 |
| Bandwidth (MHz) | 3000 |
| Operating temperature range (°C) | -40 to 125 |
| Features | 1.8-V compatible control inputs, Fail-safe logic, Integrated pulldown resistor on logic pin, Powered-off protection, Supports input voltage beyond supply |
| Input/output continuous current (max) (mA) | 25 |
| Rating | Catalog |
| Drain supply voltage (max) (V) | 5.5 |
| Supply voltage (max) (V) | 5.5 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |

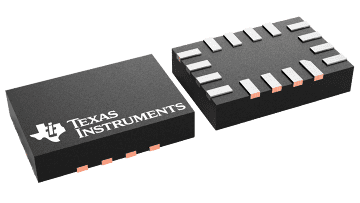

| UQFN (RSV) | 16 | 4.68 mm² 2.6 x 1.8 |
