TMUX154E

正在供货

产品详情

TMUX154E 是一款高带宽 2:1 开关，专门针对限制 I/O 的应用中的高速信号开关进行设计。此开关具有较宽的带宽 (900MHz)，这一特性使得信号传递具有最少的边缘失真和相位失真。此开关为双向开关，高速信号衰减极少或者没有。它能实现低位间偏移和高通道间噪声隔离。

TMUX154E 在所有引脚上集成了 ESD 保护单元，采用微型 UQFN 封装 (1.8mm × 1.4mm) 或 VSSOP 封装，自然通风条件下的工作温度范围为 –40°C 至 85°C。

V_CC 工作电压为 3V 至 4.3V
I/O 引脚可耐受电压高达 5.25V 的电压
兼容 1.8V 控制逻辑
支持关断保护，当 V_CC = 0V 时，I/O 引脚处于高阻抗状态
R_ON = 10Ω（最大值）
ΔR_ON = 0.35Ω（典型值）
C_io(ON) = 7.5pF（典型值）
低功耗（最大值为 1uA）
–3dB 带宽 = 900MHz（典型值）
闩锁性能超过
100mA，符合 JESD 78 II 类规范 ⁽¹⁾
静电放电 (ESD) 性能测试符合 JESD 22 标准
- 8000V 人体放电模型
  （A114-B，II 类）
- 1000V 充电器件模型 (C101)
ESD 性能 I/O 端口接地 ⁽²⁾
- 15000V 人体放电模型

⁽¹⁾EN 和 SEL 输入除外

⁽²⁾除标准 HBM 测试（A114-B，II 类）外还执行了高压 HBM 测试，仅适用于进行接地测试的 I/O 端口。

Configuration	2
Number of channels	2
Power supply voltage - single (V)	3.3
Protocols	Analog, I2C, I3C, LVDS, UART
Ron (typ) (Ω)	6
CON (typ) (pF)	7.5
ON-state leakage current (max) (µA)	1
Bandwidth (MHz)	900
Operating temperature range (°C)	-40 to 85
Features	1.8-V compatible control inputs, Powered-off protection, Supports input voltage beyond supply
Input/output continuous current (max) (mA)	64
Rating	Catalog
Drain supply voltage (max) (V)	4.3
Supply voltage (max) (V)	4.3

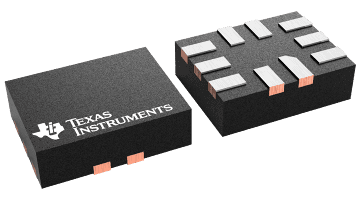

UQFN (RSW)	10	2.52 mm² 1.8 x 1.4
VSSOP (DGS)	10	14.7 mm² 3 x 4.9
