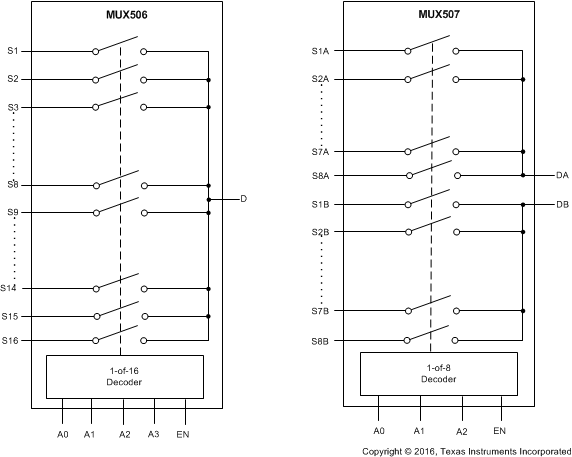

MUX506 和 MUX507 (MUX50x) 是现代互补金属氧化物半导体 (CMOS) 模拟多路复用器 (MUX)。MUX506 提供 16:1 单端通道，而 MUX507 提供 8:1 差分通道或双 8:1 单端通道。MUX506 和 MUX507 在由双电源（±5V 至 ±18V）或单电源（10V 至 36V）供电时均能正常运行。这些器件在由对称电源（如 VDD = 12V，VSS = –12V）和非对称电源（如 VDD = 12V，VSS = –5V）供电时也能保证优异性能。所有数字输入具有兼容晶体管-晶体管逻辑电路 (TTL) 的阈值。当器件在有效电源电压范围内运行时，该阈值可保证 TTL 和 CMOS 逻辑电路的兼容性。
MUX507 和 MUX507 的导通和关断泄漏电流较低，允许此类多路复用器以最小误差转换高输入阻抗源传输的信号。电源电流低至 45µA，支持其应用于功耗敏感型 应用。
| Configuration | 8 |
| Number of channels | 2 |
| Power supply voltage - single (V) | 12, 16, 20, 36 |
| Power supply voltage - dual (V) | +/-10, +/-15, +/-18, +/-5 |
| Protocols | Analog |
| Ron (typ) (Ω) | 125 |
| CON (typ) (pF) | 8.7 |
| ON-state leakage current (max) (µA) | 0.05 |
| Supply current (typ) (µA) | 45 |
| Bandwidth (MHz) | 500 |
| Operating temperature range (°C) | -40 to 125 |
| Features | Break-before-make |
| Input/output continuous current (max) (mA) | 30 |
| Rating | Catalog |
| Drain supply voltage (max) (V) | 36 |
| Supply voltage (max) (V) | 36 |
| Negative rail supply voltage (max) (V) | -5 |

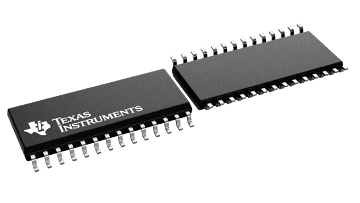

| SOIC (DW) | 28 | 184.37 mm² 17.9 x 10.3 |

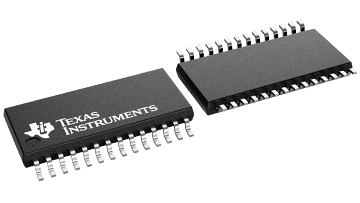

| TSSOP (PW) | 28 | 62.08 mm² 9.7 x 6.4 |
