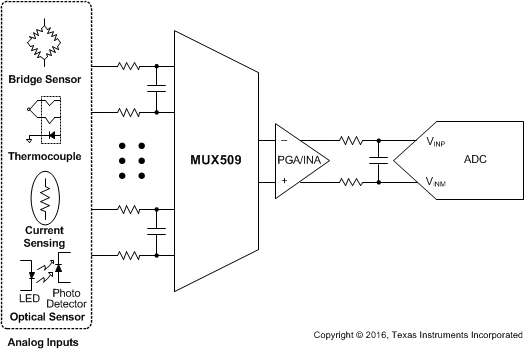

MUX508 和 MUX509 (MUX50x) 是现代互补金属氧化物半导体 (CMOS) 模拟多路复用器 (mux)。MUX508 提供 8:1 单端通道，而 MUX509 提供 4:1 差分通道或双 4:1 单端通道. MUX508 和 MUX509 在双电源（±5V 至 ±18V）或单电源（10V 至 36V）供电时均能正常运行。两种器件在由对称电源（如 VDD = 12V，VSS = –12V）和非对称电源（如 VDD = 12V，VSS = –5V）供电时也能保证优异性能。所有数字输入具有兼容晶体管-晶体管逻辑电路 (TTL) 的阈值。当器件在有效电源电压范围内运行时，该阈值可确保 TTL 和 CMOS 逻辑电路的兼容性。
MUX508 和 MUX509 这两款多路复用器的导通和关断泄漏电流都非常低，因此能够以最小误差切换高输入阻抗源信号。该器件的电源电流低至 45µA，因此适用于便携式 进行 VTT 放电。
All trademarks are the property of their respective owners.
| Configuration | 8 |
| Number of channels | 1 |
| Power supply voltage - single (V) | 12, 16, 20, 36 |
| Power supply voltage - dual (V) | +/-10, +/-15, +/-18, +/-5 |
| Protocols | Analog |
| Ron (typ) (Ω) | 125 |
| CON (typ) (pF) | 9.4 |
| ON-state leakage current (max) (µA) | 0.05 |
| Supply current (typ) (µA) | 45 |
| Bandwidth (MHz) | 500 |
| Operating temperature range (°C) | -40 to 125 |
| Features | Break-before-make |
| Input/output continuous current (max) (mA) | 30 |
| Rating | Catalog |
| Drain supply voltage (max) (V) | 36 |
| Supply voltage (max) (V) | 36 |
| Negative rail supply voltage (max) (V) | -5 |
| SOIC (D) | 16 | 59.4 mm² 9.9 x 6 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
