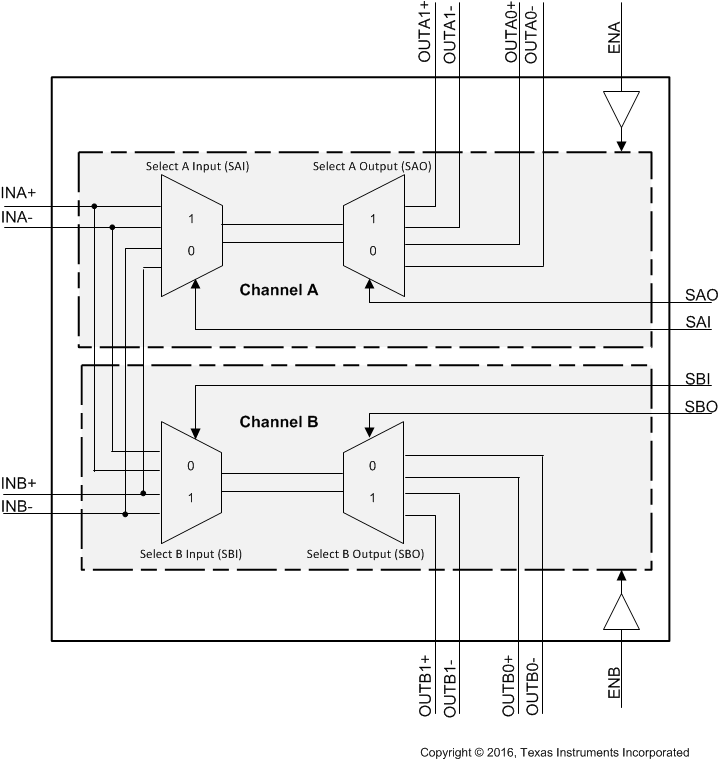

TS3DS10224 器件是一款双向差动交叉点、1:4 或 1:2 多路复用器和多路信号分离器；或高达 720Mbps 的高速差分信号 应用 扇出开关。TS3DS10224 逻辑表可对任何输入到输出进行布线，创建各种可能的开关或多路复用配置。常见配置包括：差动交叉点开关、差分 1:4 多路复用器，或差分双通道 1:2 多路复用器和多路信号分离器。TS3DS10224 提供 1.2GHz 高带宽，具有 13 Ω 的通道 RON（典型值）。
TS3DS10224 也可用于将差分信号对同步扇出至两个端口（扇出配置）。在这个配置中，带宽性能有所降低。
TS3DS10224 需由 3V 至 3.6V 的电源供电。该器件 的 I/O 引脚上具有最高可达 ±8kV 的接触放电 ESD 保护和 2kV 人体模型。
在电源 (VCC) 不存在时，TS3DS10224 使用高阻抗隔离 I/O 引脚以提供失效防护保护。
| Protocols | USB 2.0 |
| Configuration | Crosspoint/exchange |
| Number of channels | 2 |
| Bandwidth (MHz) | 1200 |
| Supply voltage (max) (V) | 3.6 |
| Supply voltage (min) (V) | 3 |
| Ron (typ) (mΩ) | 13000 |
| Input/output voltage (min) (V) | 0 |
| Input/output voltage (max) (V) | 3.6 |
| Supply current (typ) (µA) | 50 |
| ESD HBM (typ) (kV) | 2.5 |
| Operating temperature range (°C) | -40 to 85 |
| Crosstalk (dB) | Yes |
| ESD CDM (kV) | 1 |
| Input/output continuous current (max) (mA) | 100 |
| COFF (typ) (pF) | 6 |
| CON (typ) (pF) | 12 |
| Off isolation (typ) (dB) | -30 |
| OFF-state leakage current (max) (µA) | 5 |
| Propagation delay time (µs) | 0.00005 |
| Ron (max) (mΩ) | 19000 |
| Ron channel match (max) (Ω) | 2.5 |
| RON flatness (typ) (Ω) | 4 |
| Turnoff time (disable) (max) (ns) | 100 |
| Turnon time (enable) (max) (ns) | 30 |
| VIH (min) (V) | 2.3 |
| VIL (max) (V) | 0.6 |
| WQFN (RUK) | 20 | 9 mm² 3 x 3 |
