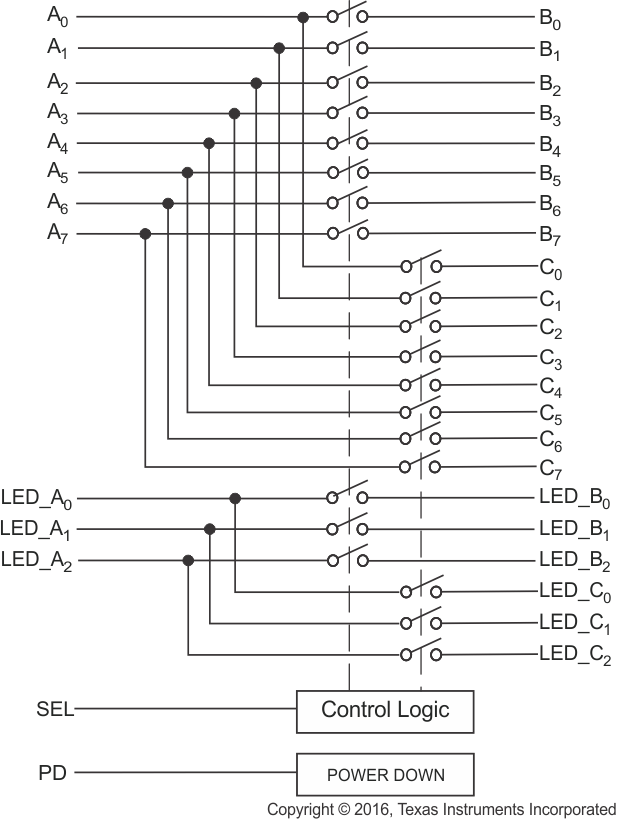

TS3L501E 是一款具有单选 (SEL) 输入和断电模式输入的 11 通道 SPDT 模拟开关或 22 位至 11 位多路复用器或多路信号分离器 LAN 开关。该器件提供用于切换状态指示 LED 信号的额外 I/O，并包含高 ESD 保护。SEL 输入控制多路复用器或多路信号分离器的数据路径。断电输入可将器件置于待机模式，从而更大限度地降低每种模式选择的电流消耗。
该器件提供平缓的低导通状态电阻（ron) 和出色的导通状态电阻匹配。该器件具有低输入或输出电容、高带宽、低偏斜和低通道间串扰，适用于各种 LAN 应用（例如 10/100/1000 Base-T），还可用于替代 LAN 应用中的机械继电器。它也可以用于将信号从 10/100 Base-T 以太网收发器路由至笔记本电脑或扩展坞中的 RJ-45 LAN 连接器。
其在自然通风环境下的额定运行温度范围为 -40°C 至 85°C。
| Protocols | 10 BASE-T, 100 BASE-T, 1000 BASE-T, LAN, LVDS |
| Configuration | 2 |
| Number of channels | 11 |
| Bandwidth (MHz) | 600 |
| Supply voltage (max) (V) | 3.6 |
| Supply voltage (min) (V) | 3 |
| Ron (typ) (mΩ) | 4000 |
| Input/output voltage (min) (V) | 0 |
| Input/output voltage (max) (V) | 3.6 |
| Supply current (typ) (µA) | 250 |
| ESD HBM (typ) (kV) | 6 |
| Operating temperature range (°C) | -40 to 85 |
| Crosstalk (dB) | -37 |
| ESD CDM (kV) | 4 |
| Input/output continuous current (max) (mA) | 128 |
| COFF (typ) (pF) | 3 |
| CON (typ) (pF) | 9 |
| Off isolation (typ) (dB) | -37 |
| OFF-state leakage current (max) (µA) | 1 |
| Propagation delay time (µs) | 0.0003 |
| Ron (max) (mΩ) | 8000 |
| Ron channel match (max) (Ω) | 1.5 |
| RON flatness (typ) (Ω) | 0.7 |
| Turnoff time (disable) (max) (ns) | 0.9 |
| Turnon time (enable) (max) (ns) | 0.5 |
| VIH (min) (V) | 2 |
| VIL (max) (V) | 0.8 |

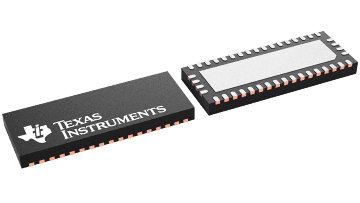

| WQFN (RUA) | 42 | 31.5 mm² 9 x 3.5 |
