TS3A4751

正在供货

产品详情

TS3A4751 器件是一款双向、4 通道、常开 (NO) 单刀单掷 (SPST) 模拟开关，由单个 1.6V 至 3.6V 电源供电。此器件具有快速开关速度，可处理轨至轨模拟信号，并且静态功耗非常低。

当使用 3V 电源时，该数字输入兼容 1.8V CMOS。

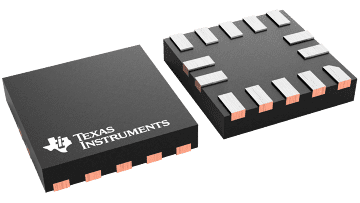

TS3A4751 器件具有四个常开 (NO) 开关。TS3A4751 采用 14 引脚薄型紧缩小外形封装 (TSSOP)，以及节省空间的 14 引脚 VQFN (RGY) 封装和微型 X2QFN (RUC) 封装。

低通态电阻 (R_ON)
- 最大值 0.9Ω（电源电压为 3V）
- 最大值 1.5Ω（电源电压为 1.8V）
R_ON 稳定性：最大值 0.4Ω（电压为 3V）
R_ON 通道匹配
- 最大值 0.05Ω（电源电压为 3V）
- 最大值 0.15Ω（电源电压为 1.8V）
1.6V 至 3.6V 单电源运行
兼容 1.8V CMOS 逻辑（电源电压为 3V）
高电流处理能力（100mA 持续电流）
快速开关：t_ON = 5ns，t_OFF = 4ns
支持数字和模拟应用
ESD 保护性能超出 JESD-22 标准
- ±4000V 人体放电模型 (A114-A)
- 300V 机器模型 (A115-A)
- ±1000V 组件充电模式 (C101)

Configuration	1
Number of channels	4
Power supply voltage - single (V)	1.8, 2.5, 3.3
Protocols	Analog
Ron (typ) (Ω)	0.7
CON (typ) (pF)	43
ON-state leakage current (max) (µA)	0.005
Supply current (typ) (µA)	2.5
Bandwidth (MHz)	125
Operating temperature range (°C)	-40 to 85
Input/output continuous current (max) (mA)	100
Rating	Catalog
Drain supply voltage (max) (V)	3.3
Supply voltage (max) (V)	3.3
