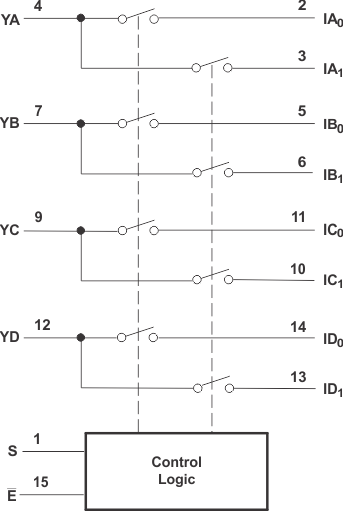

TS3L110 局域网 (LAN) 开关是一款具有单开关使能端 (E) 输入的 4 位、2 选 1 多路复用器/多路信号分离器。当 E 为低时，开关启用，I 端口连接至 Y 端口。当 E 为高时，开关禁用，I 和 Y 端口之间存在高阻抗状态。选择 (S) 输入可控制多路复用器/多路信号分离器的数据路径。
TS3L110 器件可用于代替 LAN 应用中的机械继电器。此器件具有平缓的低导通状态电阻 (ron)、高带宽和低串扰，适合 10/100 Base-T 和各种其他 LAN 应用中的数字输入 D 类音频放大器。TS3L110 器件可用于将信号从 10/100 Base-T 以太网收发器路由至笔记本电脑或扩展坞中的 RJ-45 LAN 连接器。此器件专为低通道间偏差和低串扰而设计。
该器件完全 适用于 Ioff 为了部分断电的应用。Ioff 特性可确保在关断时防止损坏电流通过器件回流。该器件可在关断时提供隔离。
为了确保加电或断电期间的高阻抗状态，E 应通过一个上拉电阻器连接至 VCC；该电阻器的最小值由驱动器的电流吸入能力来决定。
| Protocols | 10 BASE-T, 100 BASE-T, LAN |
| Configuration | 2 |
| Number of channels | 4 |
| Bandwidth (MHz) | 500 |
| Supply voltage (max) (V) | 3.6 |
| Supply voltage (min) (V) | 3 |
| Ron (typ) (mΩ) | 4000 |
| Input/output voltage (min) (V) | 0 |
| Input/output voltage (max) (V) | 5.5 |
| Supply current (typ) (µA) | 700 |
| ESD HBM (typ) (kV) | 2 |
| Operating temperature range (°C) | -40 to 85 |
| Crosstalk (dB) | -26 |
| ESD CDM (kV) | 1 |
| Input/output continuous current (max) (mA) | 128 |
| COFF (typ) (pF) | 5.5 |
| CON (typ) (pF) | 10.5 |
| Off isolation (typ) (dB) | -28 |
| OFF-state leakage current (max) (µA) | 1 |
| Propagation delay time (µs) | 0.00025 |
| Ron (max) (mΩ) | 8000 |
| Ron channel match (max) (Ω) | 0.9 |
| RON flatness (typ) (Ω) | 1 |
| Turnoff time (disable) (max) (ns) | 5 |
| Turnon time (enable) (max) (ns) | 7 |
| VIH (min) (V) | 2 |
| VIL (max) (V) | 0.8 |

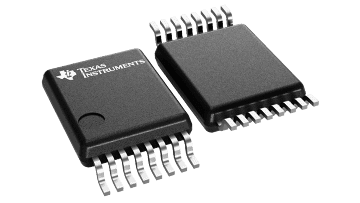

| SOIC (D) | 16 | 59.4 mm² 9.9 x 6 |
| SSOP (DBQ) | 16 | 29.4 mm² 4.9 x 6 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
| TVSOP (DGV) | 16 | 23.04 mm² 3.6 x 6.4 |

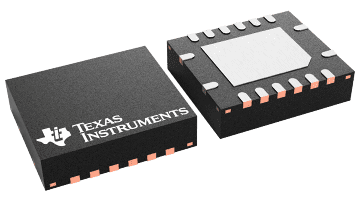

| VQFN (RGY) | 16 | 14 mm² 4 x 3.5 |
