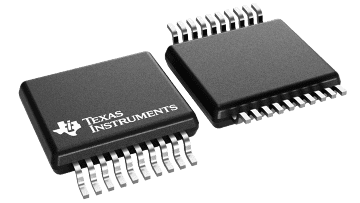

SN74CB3T3245

正在供货

产品详情

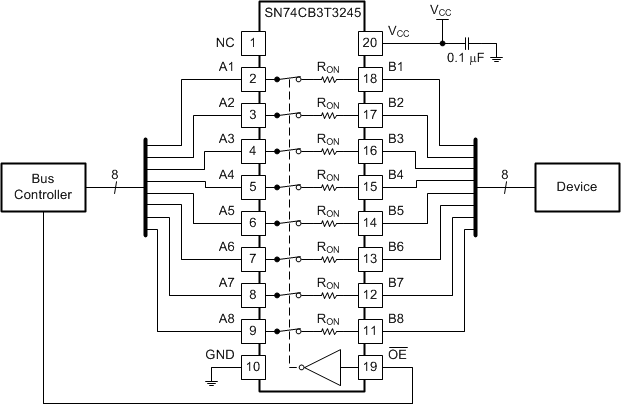

SN74CB3T3245 器件是一种具备低导通状态电阻 (r_on) 的高速 TTL 兼容型 8 位 FET 总线开关，可实现最短传播延迟。该器件提供可跟踪 V_CC 的电压转换，能够在所有数据 I/O 端口上全面支持混合模式信号运行。

标准 245 型引脚
输出电压转换跟踪 V_CC
所有数据 I/O 端口均支持混合模式信号运行
- 5V 输入降至 3.3V 输出电平位移，V_CC 为 3.3V
- 5V/3.3V 输入降至 2.5V 输出电平位移，V_CC 为 2.5V
支持器件加电与断电的 5V 耐压 I/O
支持近零传播延迟的双向数据流
低导通电阻 (r_on) 特性，（r_on 典型值 = 5Ω）
低输入/输出电容可减小负载（C_io(OFF) 典型值 = 5pF）
数据与控制输入提供下冲钳位二极管
低功耗（I_CC 最大值 = 40µA）
V_CC 工作电压范围：2.3V 至 3.6V
数据 I/O 支持 0V 至 5V 信号电平
（0.8V、1.2V、1.5V、1.8V、2.5V、3.3V、5V）
控制输入可由 TTL 或
5V/3.3V CMOS 输出驱动
I_off 支持部分断电模式工作
闩锁性能超过 JESD 17 所规定的 250mA
ESD 性能测试符合 JESD 22 标准
- 2000V 人体放电模型（A114-B，II 类）
- 1000V 充电器件模型 (C101)
低功耗便携式设备的理想选择

Configuration	1
Number of channels	8
Power supply voltage - single (V)	2.5, 3.3
Protocols	Analog
Ron (typ) (Ω)	5
CON (typ) (pF)	5
ON-state leakage current (max) (µA)	20
Bandwidth (MHz)	100
Operating temperature range (°C)	-40 to 85
Features	Powered-off protection, Signal path translation
Input/output continuous current (max) (mA)	128
Rating	Catalog
Drain supply voltage (max) (V)	3.6
Supply voltage (max) (V)	3.6
