SN74CB3T3125 是一种具备低导通状态电阻 (ron) 的高速 TTL 兼容型 FET 总线开关，可实现最短传播延迟。该器件提供可跟踪 VCC 的电压转换，能够在所有数据 I/O 端口上全面支持混合模式信号运行。SN74CB3T3125 支持使用 5V TTL，3.3V LVTTL，2.5V CMOS 转换标准以及用户定义转换水平的系统（参阅典型直流电压转换特性）。

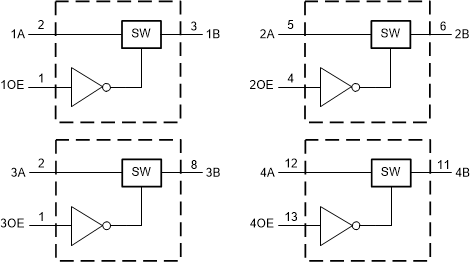

SN74CB3T3125 被划分为四个 1 位总线开关，各自具备输出使能（1OE、2OE、3OE、4OE）输入。可以作为四个 1 位总线开关或者一个 4 位总线开关。OE 为低时，相关 1 位总线开关打开，A 端口连接至 B 端口，可在两个端口之间实现双向数据流。OE 为高时，相关 1 位总线开关关闭，A、B 端口存在高阻抗状态。
该器件完全 适用于 使用 Ioff 的局部断电应用。Ioff 特性确保在关断时防止损坏电流通过器件回流。该器件可在关断时提供隔离。
为了确保加电或断电期间的高阻抗状态，OE 应通过一个上拉电阻器被连接至 VCC；该电阻器的最小值由驱动器的电流吸入能力来决定。
| Configuration | 1 |
| Number of channels | 4 |
| Power supply voltage - single (V) | 2.5, 3.3 |
| Protocols | Analog |
| Ron (typ) (Ω) | 5 |
| CON (typ) (pF) | 4 |
| ON-state leakage current (max) (µA) | 20 |
| Bandwidth (MHz) | 100 |
| Operating temperature range (°C) | -40 to 85 |
| Features | Powered-off protection, Signal path translation |
| Input/output continuous current (max) (mA) | 128 |
| Rating | Catalog |
| Drain supply voltage (max) (V) | 3.6 |
| Supply voltage (max) (V) | 3.6 |

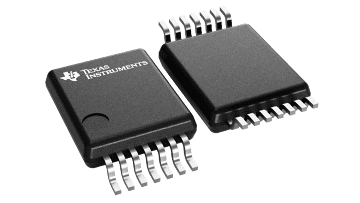

| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |
| TVSOP (DGV) | 14 | 23.04 mm² 3.6 x 6.4 |
| VQFN (RGY) | 14 | 12.25 mm² 3.5 x 3.5 |
