CD4053B-MIL

正在供货

产品详情

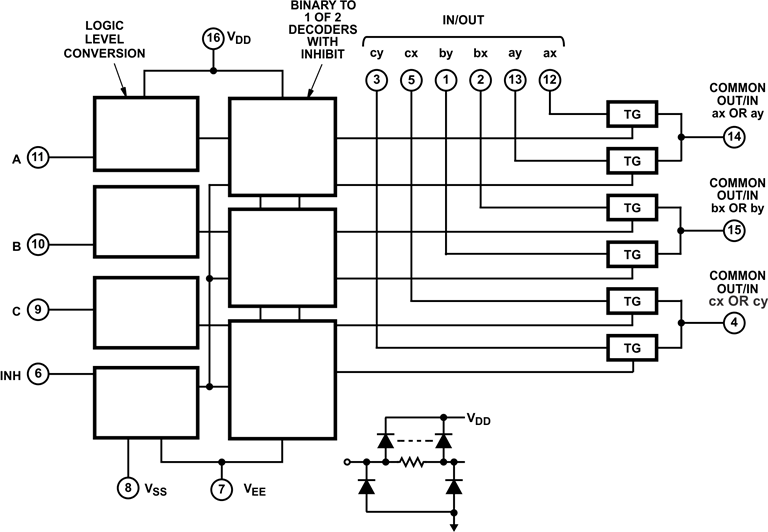

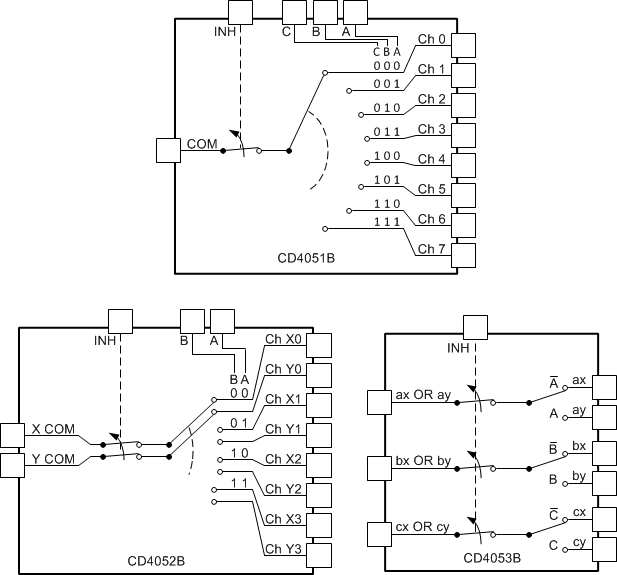

CD405xB 模拟多路复用器和多路信号分离器是数字控制的模拟开关，具有低接通阻抗和极低的关断漏电流。这些多路复用器电路在整个 V DD – V SS 和 V DD – V EE 电源电压范围内，消耗的静态功率极低，而不受控制信号的逻辑状态影响。

各种数字和模拟信号电平：
- 数字：3 V 至 20 V
- 模拟：≤ 20V P-P
在 V DD – V EE = 18V 时的 15V P-P 信号输入范围内，具有 125Ω（典型值）的低导通电阻
在 V DD – V EE = 18V 时，通道漏电流为 ±100pA（典型值），具有高关断电阻
适用于 3V 至 20V 数字寻址信号（V DD – V SS = 3V 至 20V）的逻辑电平转换功能，可将模拟信号切换至与 20V P-P (V DD – V EE = 20V) 相匹配的开关特性，V DD – V EE = 15V 时，r ON = 5Ω（典型值），在所有数字控制输入和电源条件下，具有极低的静态功率损耗，在 V DD – V SS = V DD – V EE = 10V 时，功率损耗为 0.2µW（典型值）
二进制地址片上解码
5V、10V 和 15V 参数额定值
针对 20V 下的静态电流进行了 100% 测试
在全封装温度范围内，18V 时的最大输入电流为 1µA，18V 和 25°C 时为 100nA
先断后合开关消除了通道重叠

Configuration	2
Number of channels	3
Power supply voltage - single (V)	5, 12, 16, 20
Power supply voltage - dual (V)	+/-10, +/-2.5, +/-5
Protocols	Analog
Ron (typ) (Ω)	125
CON (typ) (pF)	9
ON-state leakage current (max) (µA)	0.3
Supply current (typ) (µA)	0.04
Bandwidth (MHz)	30
Operating temperature range (°C)	-55 to 125
Features	Break-before-make
Input/output continuous current (max) (mA)	10
Rating	Military
Drain supply voltage (max) (V)	20
Supply voltage (max) (V)	20
Negative rail supply voltage (max) (V)	0

CDIP (J)

135.3552 mm² 19.56 x 6.92
