CC2651R3SIPA

正在供货

具有集成天线的 SimpleLink™ 多协议 2.4GHz 无线系统级封装模块

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

SimpleLink™ CC2651R3SIPA 器件是一款多协议 2.4GHz 无线微控制器 (MCU)，支持以下协议：Zigbee®、低功耗 Bluetooth® 5.2、IEEE 802.15.4g 和 TI 15.4-Stack (2.4GHz)。 CC2651R3SIPA 基于 Arm® Cortex® M4 主处理器，针对电网基础设施、楼宇自动化、零售自动化、个人电子产品和医疗应用中的低功耗无线通信和高级传感功能进行了优化。

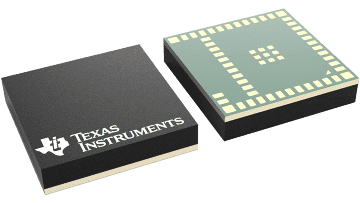

CC2651R3SIPA 是一款超紧凑型 2.4GHz 7mm x 7mm 的认证无线模块，具有集成天线、直流/直流元件、平衡-非平衡变压器和高频晶体振荡器。

CC2651R3SIPA 具有由 Arm® Cortex® M0 驱动的软件定义无线电，支持多个物理层和射频标准。该器件支持在 2360MHz 至 2500MHz 频带内运行。CC2651R3SIPA 在 2.4GHz 频带中支持 +5dBm (9.6mA) 的 TX 功率。 CC2651R3SIPA 接收灵敏度为 -104dBm（对于 125kbps 的低功耗 Bluetooth® 编码 PHY）。

在采用 RTC 并保持 32KB RAM 时， CC2651R3SIPA 具有 0.9µA 的低待机电流。

TI 制定了产品生命周期政策，对产品的寿命和供货连续性作出承诺。

CC2651R3SIPA 器件是 SimpleLink™ MCU 平台的一部分，该平台包括 Wi-Fi®、低功耗 Bluetooth®、Thread、Zigbee、Wi-SUN®、Amazon Sidewalk、mioty、Sub-1GHz MCU 和主机 MCU。 CC2651R3SIPA 是可扩展产品组合的一部分，具有 32KB 至 704KB 大小的闪存和引脚对引脚兼容的封装选项。通用 SimpleLink™ CC13xx 和 CC26xx 软件开发套件 (SDK) 及 SysConfig 系统配置工具支持产品系列中各器件之间的迁移。SDK 随附了丰富的软件栈、应用示例和 SimpleLink™ Academy 培训课程。如需了解更多相关信息，请访问无线连接。

无线微控制器

功能强大的 48MHz Arm® Cortex®-M4 处理器
352KB 闪存程序存储器
32KB 超低泄漏 SRAM
8KB 缓存 SRAM（也可作为通用 RAM 提供）
可编程无线电包括对 2-(G)FSK、4-(G)FSK、MSK、低功耗 Bluetooth® 5.2、IEEE 802.15.4 PHY 和 MAC 的支持
支持无线升级 (OTA)

低功耗

MCU 功耗：
- 3.60mA 有源模式，CoreMark
- 61 µA/MHz（运行 CoreMark 时）
- 0.8 µA 待机模式，RTC，32KB RAM
- 0.1 µA 关断模式，引脚唤醒
无线电功耗：
- RX：6.8mA
- TX：7.1mA（在 0dBm 条件下）
- TX：9.6mA（在 +5dBm 条件下）

无线协议支持

Zigbee®
低功耗 Bluetooth® 5.2
SimpleLink™ TI 15.4-stack
专有系统

高性能无线电

-104dBm（在 125kbps 低功耗 Bluetooth® 下）
高达 +5dBm 的输出功率，具有温度补偿

法规遵从性

经过监管认证，满足全球无线电频率要求：
- ETSI RED（欧洲）/RER（英国）
- ISED（加拿大）
- FCC（美国）

MCU 外设

数字外设可连接至任何 GPIO
四个 32 位或八个 16 位通用计时器
12 位 ADC、200ksps、8 通道
8 位 DAC
两个比较器
可编程电流源
UART、SSI、I 2C、I 2S
实时时钟 (RTC)
集成温度和电池监控器

安全驱动工具

AES 128 位加密加速计
真随机数发生器 (TRNG)
软件开发套件 (SDK) 中提供了其他加密驱动器

开发工具和软件

LP-CC2651R3SIPA 开发套件
SimpleLink™ CC13xx 和 CC26xx 软件开发套件 (SDK)
用于简单无线电配置的 SmartRF™ Studio
SysConfig 系统配置工具

工作温度范围

片上降压直流/直流转换器
1.8V 至 3.8V 单电源电压
T j：-40°C 至 +105°C

封装

7mm × 7mm MOU（32 个 GPIO）
符合 RoHS 标准的封装

Protocols	Bluetooth low energy, Multi-standard, Proprietary 2.4 GHz, Thread, Zigbee
Type	Wireless module
Features	Bluetooth LE support, Bluetooth mesh, LE 1M PHY, LE 2M PHY, OAD, Sleepy end device, Zigbee coordinator, Zigbee network processor
Peripherals	1 SPI, 1 UART, 12-bit ADC 8-channel, 2 comparators, 4 timers, 8-bit DAC, I2C, I2S
Rating	Catalog
Flash memory (kByte)	352
RAM (kByte)	32
Number of GPIOs	32
Security	Crypto acceleration (RNG, AES, SHA, ECC), Debug security, Device identity, Secure boot, Secure firmware update
Sensitivity (best) (dBm)	-104
Operating temperature range (°C)	-40 to 105

QFM (MOU)

49 mm² 7 x 7
