无线微控制器

• 功能强大的 48 MHz Arm Cortex-M4 处理器
• 352KB 闪存程序存储器
• 32KB 超低泄漏 SRAM
• 8KB 缓存 SRAM（也可作为通用 RAM 提供）
• 可编程无线电包括对 2-(G)FSK、4-(G)FSK、MSK、低功耗 Bluetooth® 5.2、IEEE 802.15.4 PHY 和 MAC 的支持
• 支持无线升级 (OTA)

低功耗

• MCU 功耗：
  • 2.91 mA 有源模式，CoreMark
  • 61 µA/MHz（运行 CoreMark 时）
  • 0.8 µA 待机模式，RTC，32KB RAM
  • 0.1 µA 关断模式，引脚唤醒
• 无线电功耗：
  • RX：6.4 mA
  • TX：7.1 mA（在 0 dBm 条件下）
  • TX：9.5 mA（在 +5 dBm 条件下）
  • TX：22 mA（在 +10 dBm 条件下）
  • TX：101 mA（在 +20 dBm 和 7x7 封装条件下）

无线协议支持

• Zigbee®
• 低功耗 Bluetooth® 5.2
• SimpleLink™ TI 15.4-stack
• 专有系统

高性能无线电

• -104 dBm（在 125 kbps 低功耗 Bluetooth® 下）
• 高达 +20 dBm 的输出功率，具有温度补偿

法规遵从性

• 适用于符合以下标准的系统：
  • ETSI EN 300 328、EN 300 440 类别2 和 3
  • FCC CFR47 第 15 部分
  • ARIB STD-T66

MCU 外设

• 数字外设可连接至任何 GPIO
• 四个 32 位或八个 16 位通用计时器
• 12 位 ADC、200 ksps、8 通道
• 8 位 DAC
• 模拟比较器
• UART、SSI、I²C、I²S
• 实时时钟 (RTC)
• 集成温度和电池监控器

安全驱动工具

• AES 128 位加密加速计
• 真随机数发生器 (TRNG)
• 软件开发套件 (SDK) 中提供了其他加密驱动器

开发工具和软件

• LP-CC2651P3 开发套件
• SimpleLink™ CC13xx 和 CC26xx 软件开发套件 (SDK)
• 用于简单无线电配置的 SmartRF™ Studio
• SysConfig 系统配置工具

工作温度范围

• 片上降压直流/直流转换器
• 1.8V 至 3.8V 单电源电压
• -40°C 至 +105°C

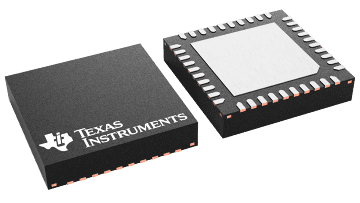

封装

• 7mm × 7mm RGZ VQFN48（26 个 GPIO）
• 5mm × 5mm RKP VQFN40（18 个 GPIO）
• 符合 RoHS 标准的封装
