无线微控制器

• 功能强大的 48MHz Arm Cortex-M4 处理器
• 352KB 闪存程序存储器
• 32KB 超低泄漏 SRAM
• 8KB 缓存 SRAM（也可作为通用 RAM 提供）
• 可编程无线电包括对 2-(G)FSK、4-(G)FSK、MSK、OOK、IEEE 802.15.4 PHY 和 MAC 的支持
• 支持无线升级 (OTA)

低功耗

• MCU 功耗：
  • 2.63mA 有源模式，CoreMark
  • 55µA/MHz（运行 CoreMark 时）
  • 0.7µA 待机模式，RTC，32KB RAM
  • 0.1µA 关断模式，引脚唤醒
• 无线电功耗：
  • RX：5.4mA（在 868MHz 条件下）
  • TX：24.9mA（在 +14dBm 和 868MHz 条件下）

无线协议支持

• mioty
• 无线 M-Bus
• SimpleLink™ TI 15.4-stack
• 6LoWPAN
• 专有系统

高性能无线电

• -121dBm（在 2.5kbps 远距离模式下）
• -120dBm（在 4.8kbps 窄带模式、433MHz 下）
• -118dBm（在 9.6kbps 窄带模式、868MHz 下）
• -110dBm（在 50kbps、802.15.4、868MHz 时）
• 高达 +14dBm 的输出功率，具有温度补偿
• 低至 4kHz 的接收器滤波器带宽

法规遵从性

• 适用于符合以下标准的系统：
  • ETSI EN 300 220 接收器类别1.5 和 2、EN 303 131、EN 303 204
  • FCC CFR47 第 15 部分
  • ARIB STD-T108

MCU 外设

• 数字外设可连接至任何 GPIO
• 四个 32 位或八个 16 位通用计时器
• 12 位 ADC、200ksps、8 通道
• 8 位 DAC
• 模拟比较器
• UART、SSI、I²C、I²S
• 实时时钟 (RTC)
• 集成温度和电池监控器

安全驱动工具

• AES 128 位加密加速计
• 真随机数发生器 (TRNG)
• 软件开发套件 (SDK) 中提供了其他加密驱动器

开发工具和软件

• LP-CC1311P3 开发套件
• SimpleLink™ CC13xx 和 CC26xx 软件开发套件 (SDK)
• 用于简单无线电配置的 SmartRF™ Studio
• SysConfig 系统配置工具

工作温度范围

• 片上降压直流/直流转换器
• 1.8V 至 3.8V 单电源电压
• -40°C 至 +105°C

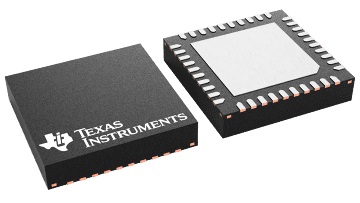

封装

• 7mm × 7mm RGZ VQFN48（30 个 GPIO）
• 5mm × 5mm RKP VQFN40（22 个 GPIO）
• 符合 RoHS 标准的封装
