CC3230SF

正在供货

具有 256kB RAM+1MB XIP 闪存、共存性、WPA3、16 个 TLS 插槽和安全启动的 SimpleLink™ Arm Cortex-M4 Wi-Fi® MCU

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

SimpleLink™ Wi-Fi CC3230x 无线 MCU 有两种型号：CC3230S 和 C3230SF。

CC3230S 包括 256KB RAM、IoT 网络安全性、器件身份/密钥以及 MCU 级安全特性，例如文件系统加密、用户 IP（MCU 镜像）加密、安全启动和调试安全性。
CC3230SF 基于 CC3230S 而构建，除了 256KB RAM 以外，还集成了一个用户专用的 1MB 可执行闪存。

使用 Wi-Fi CERTIFIED™ 无线微控制器 (MCU) 简化您的 IoT 设计。 SimpleLink™ Wi-Fi^® CC3230x 器件系列是一种双频带片上系统 (SoC) 解决方案，将两个处理器集成在一个芯片上，包括：

应用处理器：Arm^® Cortex^®-M4 MCU，具有用户专用的 256KB RAM 和可选的 1MB 可执行闪存
用以运行所有 Wi-Fi 和互联网逻辑层的网络处理器此基于 ROM 的子系统完全减轻了主机 MCU 的负载，包括一个 802.11 b/g/n 2.4GHz 无线电、基带和带有强大硬件加密引擎的 MAC

这些器件引入了可进一步简化物联网连接的新功能。主要新特性包括

低功耗 Bluetooth 和 Wi-Fi 2.4-GHz 无线电共存 (CC13x2/CC26x2)
天线选择
可同时打开多达 16 个安全套接字
证书注册请求 (CSR)
在线证书状态协议 (OCSP)
经过 Wi-Fi® Alliance 认证的 IoT 省电特性（例如 BSS 空闲上限、DMS 和代理 ARP）
降低模板包传输负载的无主机模式
网络辅助漫游

CC3230x 器件系列是 SimpleLink™ MCU 平台的一部分，该平台是一个常见、易用的开发环境，基于一个单核软件开发套件 (SDK)，具有丰富的工具集和参考设计。E2E™ 社区支持 Wi-Fi®、低功耗 Bluetooth、Sub-1GHz 器件和主机 MCU。关于更多信息，请访问 www.ti.com.cn/simplelink 或 www.ti.com.cn/simplelinkwifi。

多核心架构，片上系统 (SoC)
多层安全特性可帮助开发人员保护身份信息、数据和软件 IP
低功耗模式适用于电池供电应用
与 BLE 无线电共存 (CC13x2/CC26x2)
网络辅助漫游
工业温度：–40°C 至 +85°C
获得 Wi-Fi Alliance 的 Wi-Fi CERTIFIED
应用微控制器子系统：
- 运行频率为 80 MHz 的 Arm Cortex-M4 内核
- 用户专用存储器
  - 256KB RAM
  - 可选的 1MB 可执行文件闪存
- 多种外设和计时器
- 27 个带灵活多路复用选项的 I/O 引脚
  - UART、I2S、I2C、SPI、SD、ADC， 8 位并行接口
  - 计时器和 PWM
Wi-Fi 网络处理器子系统：
- Wi-Fi 内核：
  - 802.11b/g/n 2.4GHz
  - 模式：
    - 接入点 (AP)
    - 基站 (STA)
    - Wi-Fi Direct
  - 安全性：
    - WEP
    - WPA™/ WPA2™ PSK
    - WPA2 企业
    - WPA3™ 个人版
    - WPA3™ 企业版
- 互联网和应用协议：
  - HTTP 服务器、mDNS、DNS-SD 和 DHCP
  - IPv4 和 IPv6 TCP/IP 堆栈
  - 16 BSD 套接字（完全安全的 TLS v1.2 和 SSL 3.0）
- 内置的电源管理子系统：
  - 可配置的低功耗配置（始终、间歇性、标签）
  - 高级低功耗模式
  - 集成式直流/直流稳压器
多层安全特性：
- 独立执行环境
- 网络安全
- 设备身份和密钥
- 硬件加速器加密引擎（AES、DES、SHA/MD5 和 CRC）
- 应用级安全（加密、身份验证、访问控制）
- 初始安全编程
- 软件篡改检测
- 安全引导
- 证书注册请求 (CSR)
- 每个设备具有唯一密钥对
应用吞吐量：
- UDP：16Mbps，TCP：13Mbps
- 峰值：72Mbps
电源管理子系统：
- 集成式直流/直流转换器支持宽电源电压范围：
  - VBAT 宽电压模式：2.1 V 至 3.6 V
  - VIO 始终与 VBAT 关联
- 高级低功耗模式：
  - 关断：1µA，休眠：4.5µA
  - 低功耗深度睡眠 (LPDS)：120µA
  - 空闲连接（MCU 处于 LPDS 状态）：710µA
  - RX 流量（MCU 处于活动模式）：59 mA
  - TX 流量（MCU 处于活动模式）：223 mA
Wi-Fi TX 功率：
- 1 DSSS 时为 18.0dBm
- 54OFDM 时为 14.5dBm
Wi-Fi RX 灵敏度：
- 1 DSSS 时为 -96dBm
- 54 OFDM 时为 -74.5dBm
时钟源：
- 具有内部振荡器的 40.0MHz 晶体
- 32.768kHz 晶体或外部 RTC

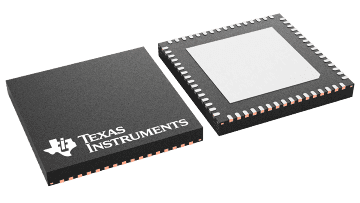

RGK 封装
- 64 引脚 9mm × 9mm 极薄四方扁平无引线 (VQFN) 封装，0.5mm 间距
器件支持 SimpleLink™ MCU 平台开发人员生态系统

Processor	Arm® Cortex®-M4
Type	Wireless MCU
Protocols	Wi-Fi 2.4 GHz
Flash memory (kByte)	1024
Throughput (max) (MBits)	16
Security	Device identity, Networking security (WPA3), Secure FW and SW update, Secure boot, Secure storage, Software IP protection
Features	16 secure sockets, 2.4-GHz coexistence, 4 STAs, 802.11bgn, IPv4 & IPv6
Certifications	Wi-Fi CERTIFIED Chip
Operating temperature range (°C)	-40 to 85
Rating	Catalog

VQFN (RGK)

81 mm² 9 x 9
