CC3235MODAS

正在供货

SimpleLink™ Wi-Fi CERTIFIED™ 双频带无线天线模块解决方案

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

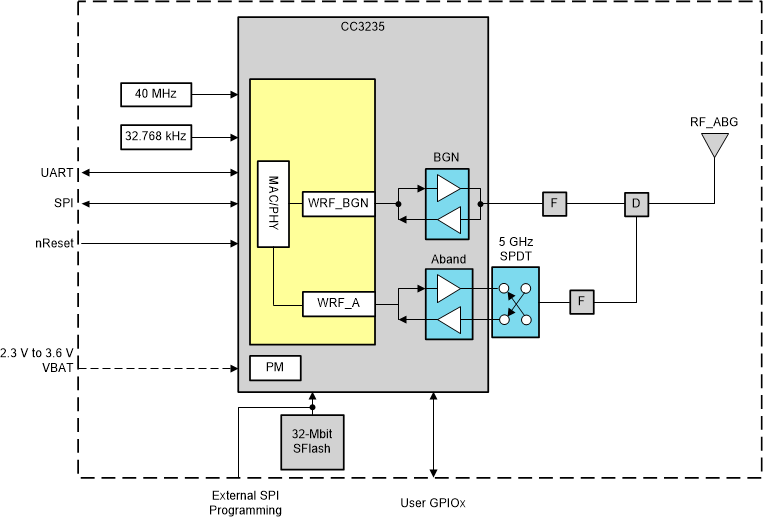

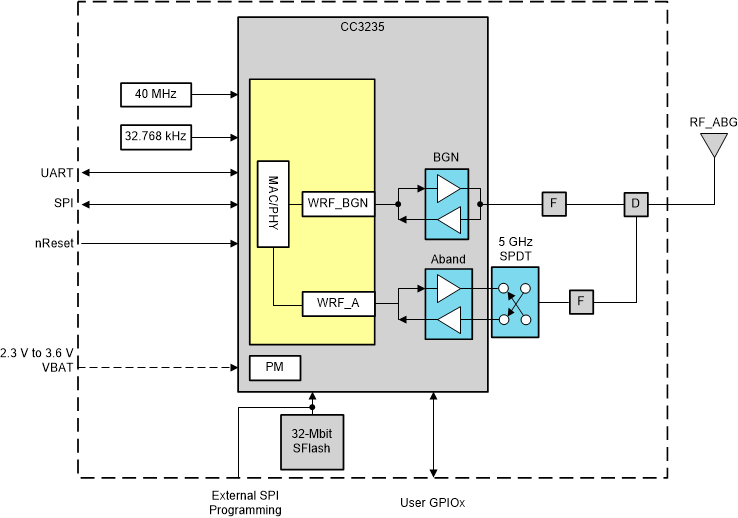

使用此完全可编程的无线微控制器 (MCU) 模块开始您的设计，它经过 FCC、IC/ISED、ETSI/CE、MIC 和 SRRC 认证，且具有内置双带 Wi-Fi 连接。该模块集成有 40MHz 晶体、32.768kHz RTC 时钟、32Mb SPI 串行闪存、射频滤波器、双工器和无源器件。

SimpleLink™ CC3235MODx 模块提供两种型号：

CC3235MODS 包括 256KB RAM、IoT 网络安全性、器件身份和密钥以及 MCU 级安全特性，例如文件系统加密、用户 IP（MCU 图像）加密、安全启动和调试安全性。
CC3235MODSF 基于 CC3235MODS 而构建，除了 256KB RAM 以外，还集成了一个用户专用的 1MB 可执行文件闪存。

SimpleLink™ CC3235MODAx 模块提供两种型号：

CC3235MODAS 包括 256KB RAM、IoT 网络安全性、器件身份和密钥以及 MCU 级安全特性，例如文件系统加密、用户 IP（MCU 图像）加密、安全启动和调试安全性。
CC3235MODASF 基于 CC3235MODAS 而构建，除了 256KB RAM 以外，还集成了一个用户专用的 1MB 可执行文件闪存。

德州仪器 (TI) 的 SimpleLink™ Wi-Fi^® CC3235MODx 和 CC3235MODAx 模块系列专为物联网而设计，是集成了两个物理隔离片上 MCU 的无线模块。

应用处理器 - Arm Cortex-M4 MCU，具有用户专用的 256KB RAM 和可选的 1MB 可执行闪存。
用以运行所有 Wi-Fi 和互联网逻辑层的网络处理器此基于 ROM 的子系统完全减轻了主机 MCU 的负载，包括一个 802.11 a/b/g/n 双频带 2.4GHz 和 5GHz 无线电、基带和带有强大硬件加密引擎的 MAC。

这一代引进了可进一步简化物联网连接的新功能。主要新特性包括：

802.11a/b/g/n：2.4GHz 和 5GHz 支持
2.4GHz 与低功耗 Bluetooth ^® 无线电共存
天线分集
经 FIPS 140-2 1 级验证的内部 IC 增强了安全性：认证。
可同时打开更多安全套接字（多达 16 个）
证书注册请求 (CSR)
在线证书状态协议 (OCSP)
针对具有低功耗功能以及其他功能的 IoT 应用经过 Wi-Fi 联盟认证
降低模板包传输负载的无主机模式
改善了快速扫描

CC3235MODx 和 CC3235MODAx 器件系列是 SimpleLink MCU 平台的一部分，该平台是一个常见、易用的开发环境，基于单核软件开发套件 (SDK)，具有丰富的工具集和参考设计。E2E™ 支持论坛支持 Wi-Fi、低功耗蓝牙、低于 1GHz 和主机 MCU。关于更多信息，请访问 www.ti.com.cn/simplelink 或 www.ti.com.cn/simplelinkwifi。

完全集成的绿色 RoHS 模块，包括所有必需的时钟、SPI 闪存和无源器件
802.11a/b/g/n：2.4GHz 和 5GHz
经 FCC、IC/ISED、ETSI/CE、MIC 和 SRRC 认证⁽¹⁾
经 FIPS 140-2 1 级验证的内部 IC
多层安全特性可帮助开发人员保护身份信息、数据和软件 IP
低功耗模式适用于电池供电应用
与 2.4GHz 无线电共存
工业温度：–40°C 至 +85°C
CC3235MODx 多内核架构、片上系统 (SoC)
CC3235MODAx 模块包含集成 PCB 天线，可轻松集成到主机系统中
1.27mm 间距 QFM 封装，实现轻松组装和低成本 PCB 设计
可转让的 Wi-Fi 联盟认证
应用微控制器子系统：
- 运行频率为 80MHz 的 Arm Cortex-M4 内核
- 用户专用存储器
  - 256KB RAM
  - 可选的 1MB 可执行文件闪存
- 多种外设和计时器
  - McASP 支持两个 I2S 通道
  - SD、SPI、I²C、UART
  - 8 位同步成像仪接口
  - 4 通道 12 位 ADC
  - 4 个具有 16 位 PWM 模式的通用计时器 (GPT)
  - 看门狗计时器
  - 多达 27 个 GPIO 引脚
  - 调试接口：JTAG、cJTAG、SWD
Wi-Fi 网络处理器子系统：
- Wi-Fi 内核：
  - 802.11 a/b/g/n 2.4GHz 和 5GHz
  - 模式：
    - 接入点 (AP)
    - 基站 (STA)
    - Wi-Fi Direct（仅在 2.4GHz 受支持）
  - 安全性：
    - WEP
    - WPA™/ WPA2™ PSK
    - WPA2 企业
    - WPA3™ 个人版
    - WPA3™ 企业版
- 互联网和应用协议：
  - HTTP 服务器、mDNS、DNS-SD 和 DHCP
  - IPv4 和 IPv6 TCP/IP 堆栈
  - 16 BSD 套接字（完全安全的 TLS v1.2 和 SSL 3.0）
- 内置的电源管理子系统：
  - 可配置的低功耗配置（始终开启、间歇性连接、标签）
  - 高级低功耗模式
  - 集成式直流/直流稳压器
多层安全特性：
- 独立执行环境
- 网络安全
- 设备身份和密钥
- 硬件加速器加密引擎（AES、DES、SHA/MD5 和 CRC）
- 文件系统安全（加密、身份验证、访问控制）
- 初始安全编程
- 软件篡改检测
- 安全引导
- 证书注册请求 (CSR)
- 每个设备具有唯一密钥对
应用吞吐量
- UDP：16Mbps
- TCP：13Mbps
电源管理子系统：
- 集成式直流/直流转换器支持宽电源电压范围：
  - 单电源电压，VBAT：2.3V 至 3.6V
- 高级低功耗模式：
  - 关断：1µA，休眠：5.5µA
  - 低功耗深度睡眠 (LPDS)：120µA
  - 空闲连接（MCU 处于 LPDS 状态）：710µA
  - RX 流量（MCU 处于活动模式）：59 mA
  - TX 流量（MCU 处于活动模式）：223 mA
- Wi-Fi TX 功率
  - 2.4 GHz：1 DSSS 时为 16dBm
  - 5 GHz：6 OFDM 时为 15.1dBm
- Wi-Fi RX 灵敏度
  - 2.4 GHz：1 DSSS 时为 -94.5dBm
  - 5 GHz：6 OFDM 时为 -89dBm
其他集成元件
- 40.0MHz 晶体
- 32.768kHz 晶体 (RTC)
- 32Mb SPI 串行闪存
- 射频滤波器、双工器和无源器件

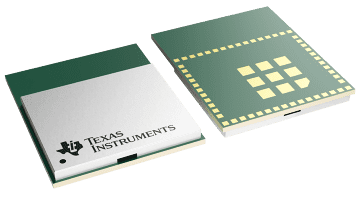

尺寸兼容的 QFM 封装
- CC3235MODx：1.27mm 间距、 63 引脚、20.5mm × 17.5mm
- CC3235MODAx：1.27mm 间距、 63 引脚、20.5mm × 25.0mm
模块支持 SimpleLink 开发人员生态系统

⁽¹⁾有关使用 SRRC ID 认证的更多信息，请联系 TI：www.ti.com.cn/tool/cn/SIMPLELINK-CC3XXX-CERTIFICATION

Processor	Arm® Cortex®-M4
Type	Module, Wireless MCU
Protocols	Wi-Fi 2.4 GHz, Wi-Fi 5 GHz
Throughput (max) (MBits)	16
Security	Device identity, FIPS 140-2 Level 1, Networking security (WPA3), Secure FW and SW update, Secure boot, Secure storage, Software IP protection
Features	16 secure sockets, 2.4-GHz coexistence, 4 STAs, 802.11abgn, IPv4 & IPv6
Certifications	CE, FCC, ISED, MIC, Wi-Fi CERTIFIED Chip
Operating temperature range (°C)	-40 to 85
Rating	Catalog

QFM (MON)

415.125 mm² 20.25 x 20.5
