无线微控制器

• 功能强大的 48MHz Arm Cortex-M4F 处理器
• EEMBC CoreMark 评分：148
• 352KB 闪存程序存储器
• 256KB ROM，用于协议和库函数
• 8KB 高速缓存 SRAM
• 具有奇偶校验功能的 80KB 超低泄漏 SRAM，可实现高度可靠运行
• 2 引脚 cJTAG 和 JTAG 调试
• 支持无线升级 (OTA)
• 可编程无线电支持低功耗 Bluetooth® 5.2

超低功耗传感器控制器

• 具有 4KB SRAM 的自主 MCU
• 采样、存储和处理传感器数据
• 快速唤醒进入低功耗运行
• 软件定义外设；电容式触控、流量计、LCD

符合汽车应用要求

• 具有符合 AEC-Q100 标准的下列特性：
  • 器件温度等级 2：-40°C 至 +105°C 环境工作温度范围
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
  • 器件 CDM ESD 分类等级 C3

低功耗

• MCU 功耗：
  • 3.4 mA 有源模式，CoreMark
  • 71µA/MHz（运行 CoreMark 时）
  • 0.94µA 待机模式，RTC，80KB RAM
  • 0.15 µA 关断模式，引脚唤醒
• 超低功耗传感器控制器功耗：
  • 2 MHz 模式下为 31.9µA
  • 24MHz 模式下为 808.5µA
• 无线电功耗
  • RX：6.9 mA
  • TX：7.0 mA（在 0dBm 条件下）
  • TX：9.2 mA（在 +5dBm 条件下）

无线协议支持

• 低功耗 Bluetooth® 5.2

高性能无线电

• –105dBm，用于蓝牙 125kbps（LE 编码 PHY）
• –97dBm，用于 1Mbps PHY
• 高达 +5dBm 的输出功率，具有温度补偿

法规遵从性

• 适用于符合以下标准的系统：
  • ETSI EN 300 328、EN 300 440 类别2 和 3
  • FCC CFR47 第 15 部分
  • ARIB STD-T66

MCU 外设

• 数字外设可连接至 31 个 GPIO 中的任何一个
• 四个 32 位或八个 16 位通用计时器
• 12 位 ADC、200ksps、8 通道
• 8 位 DAC
• 两个比较器
• 两个 UART、两个 SSI、I 2C、I 2S
• 实时时钟 (RTC)
• 集成温度和电池监控器

安全驱动工具

• AES 128 位和 256 位加密加速计
• ECC 和 RSA 公钥硬件加速器
• SHA2 加速器（最高到 SHA-512 的全套装）
• 真随机数发生器 (TRNG)

开发工具和软件

• SimpleLink™ CC13xx 和 CC26xx 软件开发套件
• 用于简单无线电配置的 SmartRF™ Studio
• 用于构建低功耗检测应用的 Sensor Controller Studio
• SysConfig 系统配置工具

工作温度范围

• 片上降压直流/直流转换器
• 1.8V 至 3.63V 单电源电压
• -40°C 至 +105°C

封装

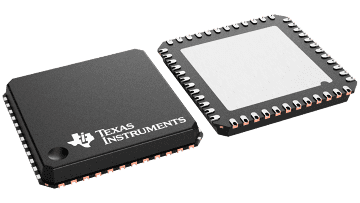

• 具有可湿性侧面的 7mm × 7mm RTC VQFN48（31 个 GPIO）

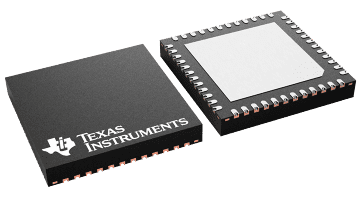

• 具有可湿性侧面的 7mm × 7mm RGZ VQFN48（31 个 GPIO）
• 符合 RoHS 标准的封装
