CC3220MODA

正在供货

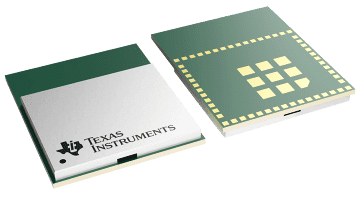

具有天线的 SimpleLink™ 32 位 Arm Cortex-M4 Wi-Fi CERTIFIED™ 无线模块

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

使用此完全可编程的无线微控制器 (MCU) 模块开始您的设计，它经过 FCC、IC、CE、MIC 和 SRRC 认证，且具有内置 Wi-Fi 连接。德州仪器 (TI)™ 的 SimpleLink™ CC3220MODx 和 CC3220MODAx 模块系列专为物联网而设计，是集成了两个物理隔离片上 MCU 的无线模块。

应用处理器 Arm^® Cortex^®-M4 MCU 具有用户专用的 256KB RAM（CC3220SF 型号上具有 1MB XIP 闪存）。
一个网络处理器 MCU，可运行所有 Wi-Fi^® 和互联网逻辑层。此基于 ROM 的子系统包含 802.11b/g/n 无线电、基带和具有强大加密引擎的 MAC，采用 256 位加密，可实现快速安全的互联网连接。

CC3220MODx 和 CC3220MODAx 无线 MCU 系列属于 TI 第二代 Internet-on-a chip™ 系列解决方案。这一代引进了可进一步简化互联网连接的新特性和功能。新功能包括：

IPv6
增强的 Wi-Fi 配置
优化的低功耗管理
增强的文件系统安全
Wi-Fi AP 可连接多达 4 个基站
可同时打开更多的 BSD 套接字—多达 16 个 BSD 套接字（其中 6 个支持安全型 HTTPS）
支持 HTTPS
支持 RESTful API
非对称密钥加密库

CC3220MODx 和 CC3220MODAx 无线 MCU 系列支持以下模式：基站、AP 和 Wi-Fi Direct^®。CC3220MODx 和 CC3220MODAx 模块还支持 WPA2 和 WPA3 个人版和企业版安全性。该子系统包含嵌入式 TCP/IP 和 TLS/SSL 堆栈、HTTP 服务器和多个互联网协议。该模块支持多种 Wi-Fi 配置方法，包括基于 AP 模式的 HTTP、SmartConfig™ 技术和 WPS2.0。

电源管理子系统包括支持宽电源电压范围的集成式直流/直流转换器。此子系统支持低功耗深度睡眠、RTC 休眠（仅消耗 5µA）和关断模式（仅消耗 1µA）等低功耗模式，有助于延长电池寿命。

该模块包含多种外设，如快速并行摄像头接口、I2S、SD、UART、SPI、I²C 和 4 通道 ADC。

SimpleLink CC3220MODx 和 CC3220MODAx 模块系列有 4 个不同的模块型号：CC3220MODS、CC3220MODSF、CC3220MODA 和 CC3220MODASF。

CC3220MODS 和 CC3220MODAS 模块包含用于处理代码和数据的应用专用型嵌入式 RAM (256KB)。此外，CC3220MODAS 还包含一体式天线。
CC3220MODSF 和 CC3220MODASF 模块包含用于处理代码和数据的应用专用型串行闪存 (1MB) 和 RAM (256KB)。此外，CC3220MODASF 还包含一体式天线。

这 4 个模块集成有 40MHz 晶体、32.768kHz RTC 时钟、32Mb SPI 串行闪存、射频滤波器和无源器件。这些模块还具有其他安全功能，例如经过加密和身份验证的文件系统、用户 IP 加密和身份验证、安全引导（闪存引导时对应用映像进行身份验证和完整性验证）等。

CC3220MODx 和 CC3220MODAx 器件是 SimpleLink™ MCU 平台的一部分，包含 Wi-Fi、低功耗蓝牙、低于 1GHz 和主机 MCU。它们都共用配有单核软件开发套件 (SDK) 和丰富工具集的通用、易用型开发环境。一次性集成 SimpleLink 平台后，用户可以将产品组合中器件的任何组合添加至您的设计中。SimpleLink 平台的最终目标是确保设计要求变更时，完全重复使用代码。

CC3220MODx 和 CC3220MODAx 模块系列是完整的平台解决方案，其中包括软件、示例应用、工具、用户和编程指南、参考设计以及 E2E™ 在线社区。该模块系列还是 SimpleLink™ MCU 产品系列的一部分，并且支持 SimpleLink™ 开发人员生态系统。如需了解更多相关信息，请访问 www.ti.com.cn/simplelink/cn。

CC3220MODx 无线 MCU 模块系列，包含 SimpleLink™ Wi-Fi 单芯片无线 MCU - CC3220MODS 和 CC3220MODAS 模块包含 CC3220SM2ARGK 无线 MCU；CC3220MODSF 和 CC3220MODASF 模块包含 CC3220SF12ARGK 无线 MCU。完全集成的工业温度级绿色模块，包括所有必需的时钟、SPI 闪存和无源器件
CC3220MODAx 模块包含一体化天线，可轻松集成到主机系统中
CC3220MODx 和 CC3220MODAx SimpleLink™ Wi-Fi^® 无线 MCU 片上系统 (SoC) 包含支持两种独立执行环境的单芯片：
- 用户应用专用的 Arm Cortex-M4 MCU
- 用以运行所有 Wi-Fi 和互联网逻辑层的网络处理器 MCU
获得 FCC、IC、CE、MIC 和 SRRC 认证
Wi-Fi Alliance 成员可以申请 Wi-Fi CERTIFIED™ 模块的证书转让
1.27mm 间距 QFM 封装，实现轻松组装和低成本 PCB 设计
应用 MCU 子系统：
- Arm^® Cortex^®-M4 内核，运行频率 80MHz
- 嵌入式存储器：
  - CC3220MODS 和 CC3220MODAx 型号包含 256KB RAM
  - CC3220MODSF 和 CC3220MODASF 是基于闪存的 MCU，集成 1MB 闪存和 256KB RAM
  - 采用 ROM 的外设驱动器
- McASP 支持两个 I2S 通道
- SD
- SPI
- I²C
- UART
- 8 位同步图像接口
- 4 个具有 16 位 PWM 模式的通用计时器 (GPT)
- 1 个看门狗计时器模块
- 4 通道、12 位模数转换器 (ADC)
- 调试接口：JTAG、cJTAG 和 SWD
Wi-Fi 网络处理器子系统：
- Wi-Fi^® Internet-on-a chip™ 专用 Arm^® MCU 可将 Wi-Fi 和互联网协议完全从应用 MCU 中转移
- Wi-Fi^® 模式：
  - 802.11b/g/n 基站
  - 802.11b/g/n 接入点支持多达 4 个基站
  - Wi-Fi Direct 客户端和组所有者
  - WPA2™ 个人版和企业版安全性：WEP、WPA™、WPA2 PSK 和 WPA2 企业版 (802.1x)、WPA3™ 个人版和企业版
  - IPv4 和 IPv6 TCP 与 IP 堆栈
  - 业界通用 BSD 套接字应用编程接口 (API)：
    - 16 个同步 TCP 或 UDP 套接字
    - 6 个同步 TLS 和 SSL 套接字
  - IP 寻址：具有重复地址检测 (DAD) 的 StaticIP、LLA、DHCPv4、DHCPv6
  - SimpleLink™ 技术连接管理器，可实现自主快速的 Wi-Fi 连接
  - 可通过 SmartConfig™ 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi
  - RESTful API 支持（使用内部 HTTP 服务器）
  - 在专用网络处理器上运行的嵌入式网络应用
  - 广泛的安全特性：
    - 硬件特性：
      - 独立执行环境
      - 器件身份
      - 用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和
    - 初始安全编程：
      - 调试安全性
      - JTAG 和调试端口处于锁定状态
    - 个人和企业 Wi-Fi 安全性
    - 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
  - 网络安全性
    - HTTPS 服务器
    - 受信任的根证书目录
    - TI 信任根公钥
  - SW IP 保护：
    - 安全密钥存储
    - 文件系统安全性
    - 软件篡改检测
    - 克隆保护
    - 安全启动：启动期间验证运行时二进制的完整性和真实性
  - 在专用网络处理器上运行的嵌入式网络应用：
    - 具有动态用户回调的 HTTP 和 HTTPS 网络服务器
    - mDNS、DNS-SD 和 DHCP 服务器
    - Ping
  - 恢复机制：可恢复到出厂默认设置或恢复到完整出厂映像
- Wi-Fi TX 功率：
  - 1 DSSS 时为 17.0dBm
  - 54 OFDM 时为 13.5dBm
- Wi-Fi RX 灵敏度：
  - 1 DSSS 时为 –9 5.0dBm
  - 54 OFDM 时为 –73 .5dBm
- 应用吞吐量：
  - UDP：16Mbps
  - TCP：13Mbps
电源管理子系统：
- 具有宽电源电压范围的集成式直流/直流转换器
  - V_BAT：2.3V 至 3.6V
- 高级低功耗模式：
  - 关断：1µA
  - 休眠：5µA
  - 低功耗深度睡眠 (LPDS)：135µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF）
  - RX 流量（MCU 处于活动模式）：54 OFDM 时为 59mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA）
  - TX 流量（MCU 处于活动模式）：在 54 OFDM、最大功耗时为 223mA（测试对象为 CC3220MODS；CC3220MODSF 和 CC3220MODASF 会额外消耗 15mA）
  - 空闲连接（MCU 处于 LPDS 状态）：DTIM = 1 时为 710µA（测试对象为具有 256KB RAM 容量的 CC3220MODS 和 CC3220MODSF）
其他集成元件：
- 40.0MHz 晶体
- 32.768kHz 晶体 (RTC)
- 32 兆位 SPI 串行闪存
- 射频滤波器和无源器件
尺寸兼容的 QFM 封装：
- CC3220MODx：1.27mm 间距、 63 引脚、20.5mm × 17.5mm
- CC3220MODAx：1.27mm 间距、 63 引脚、20.5mm × 25.0mm
工作温度：
- 环境温度范围：–40°C 至 +85°C
模块支持 SimpleLink 开发人员生态系统

Processor	Arm® Cortex®-M4
Type	Module, Wireless MCU
Protocols	Wi-Fi 2.4 GHz
Throughput (max) (MBits)	16
Security	Device identity, Networking security (WPA3), Secure FW and SW update, Secure boot, Secure storage, Software IP protection
Features	4 STAs, 6 secure sockets, 802.11bgn, IPv4 & IPv6
Certifications	CE, FCC, ISED, MIC, SRRC, Wi-Fi CERTIFIED Chip
Operating temperature range (°C)	-40 to 85
Rating	Catalog

QFM (MON)

415.125 mm² 20.25 x 20.5
