• 射频
  • 2.4GHz 低能耗专有 RF 无线 MCU
  • 支持 250kbps、500kbps、1Mbps 和 2Mbps 数据速率
  • 出色的链路预算，不使用外部前段而支持长距离应用
  • 高达 0dBm 的可编程输出功率
  • 出色的接收器灵敏度（1Mbps 时为
    -94dBm）、可选择性和阻断性能
  • 适合于针对符合世界范围内的无线电频率调节系统：ETSI EN 300 328 和 EN 300 440 2 类 （欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66（日本）
• 布局
  • 极少的外部组件

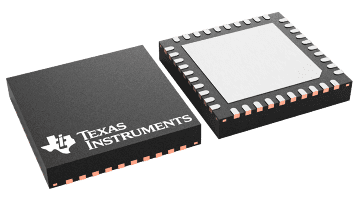

  • 6mm × 6mm 四方扁平无引线 (QFN)-40 封装
• 低功率
  • 有源模式 RX 低至：18.3mA
  • 有源模式 TX (0dBm)：18.6mA
  • 功率模式 1（4µs 唤醒）：270µs
  • 功率模式 2（睡眠定时器打开）：1µs
  • 功率模式 3（外部中断）：0.5µs
  • 宽电源电压范围（2V 至 3.6V）
• 微控制器
  • 具有代码预取功能的高性能和低功率 8051 微控制器内核
  • 256KB 系统内可编程闪存
  • 在所有功率模式下具有保持功能的 8KB RAM
  • 支持硬件调试
  • 扩展基带自动化，包括自动确认和地址解码
  • 所有功率模式中对所有相关寄存器的保持
• 外设
  • 功能强大的 5 通道直接内存访问 (DMA)
  • 红外 (IR) 生成电路
  • 通用定时器（1 个 16 位，2 个 8 位）
  • 具有捕捉功能的 32kHz 睡眠定时器
  • 精确数字接收到的数字信号强度指示器 (RSSI) 支持
  • 电池监视器和温度感应器
  • 含 8 通道和可配置分辨率的 12 位模数转换器 (ADC)
  • 高级加密标准 (AES) 安全协处理器
  • 2 个功能强大的支持几个串行协议的通用异步接收发器 (UART)
  • 23 个通用 I/O 引脚
    (21 × 4mA，2 × 20mA)
  • I²C 接口
  • 2 个具有 LED 驱动功能的 I/O 引脚
  • 安全装置定时器
  • 集成的高性能比较器
• 开发工具
  • CC2541 评估模块
  • SmartRF™ 软件
  • 提供 IAR 嵌入式 Workbench™
• 符合针对单模式蓝牙低能耗 (BLE) 解决方案的符合4.0 协议的堆栈
  • 完全功率优化堆栈，包括控制器和主机
    • GAP - 中心设备，外设，或者广播器（包括组合角色）
    • 属性协议 (ATT) / 通用属性配置文件 (GATT) – 客户端和服务器
    • 对称式对多重处理 (SMP) - AES-128 加密和解密
    • L2CAP
  • 示例应用和配置文件
    • 针对 GAP 中心和外围作用的一般应用
    • 距离临近，加速计，简单关键字，和电池 GATT 服务
    • BLE 软件栈内支持更多应用
  • 多重配置选项
    • 单芯片配置，允许应用运行在 CC2541 上-Q1：
    • 针对外部微处理器上运行应用的网络处理器接口
  • BTool - 用于评估、开发和测试的 Windows PC 应用
  • 支持空中下载更新

应用

• 2.4GHz 低能耗系统
• 专有 2.4GHz 系统
• 遥控门锁（被动式遥感）
• 轮胎气压监视
• 接近传感
• 接口和控制
• 诊断和维护
• 电缆更换
• 传感器节点
• 信息娱乐与媒体
• 智能手机连接
• 信标

All trademarks are the property of their respective owners.
