• 与德州仪器 (TI) 2.4GHz 低功率 RF 器件的无缝对接
• +22dBm 输出功率
• CC2520，CC253X 和 CC85XX 上 3dB 典型经改进灵敏度
• 极少的外部组件
  • 集成开关
  • 集成匹配网络
  • 集成不平衡变压器
  • 集成电感器
  • 集成功率放大器 (PA)
  • 集成低噪声放大器 (LNA)
• 通过 HGM 端子的 LNA 增益数字控制
• 断电时 (LNA_EN = PA_EN = 0)，电流 100nA
• 低发送流耗
  • 对于 +22dBm，PAE = 34%，电压 3V 时的电流为 155mA
• 低接收流耗
  • 针对高增益模式的 4.0mA 电流
  • 针对低增益模式的 1.9mA 电流
• 4.7dB LNA 噪声系数，其中包括传输/接收 (T/R) 开关和外部天线

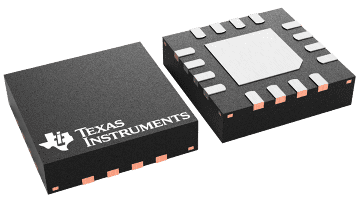

• 符合 RoHS 环保标准的 4mm x 4mm 四方扁平无引线 (QFN)-16 封装
• 2.0V 至 3.7V 工作电压
• -40°C 至 +125°C 运行温度范围

应用范围

• 所有 2.4GHz 工业、科学及医疗设备 (ISM) 频带系统
• 无线传感器网络
• 无线工业系统
• IEEE 802.15.4 和 ZigBee 计量系统
• IEEE 802.15.4 和 ZigBee 网关
• 无线消费类电子系统
• 无线音频系统
