CC2544

正在供货

2.4GHz 射频超值系列 SoC，具有 32kB 闪存、USB、SPI 和 UART

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

CC2544 是一款经优化的针对数据速率高达 2Mbps 且使用低物料清单成本制造的 USB 应用的片上系统 (SoC) 解决方案。 CC2544 将处于领先地位的 RF 收发器的出色性能与一个单周期 8051 兼容 CPU，32KB 系统内可编程闪存存储器，高达 2KB RAM，和很多其它功能强大的特性组合在一起。

CC2544 与 CC2541/CC2543/CC2545 兼容。它采用带有 SPI/UART/USB 接口的 5mm x 5mm QFN32 封装。供货时，CC2544 带有由德州仪器 (TI) 提供的完整参考设计。

此器件针对无线消费类产品和人机接口器件 (HID) 应用。 CC2544 是 USB 软件加密应用的理想选择。

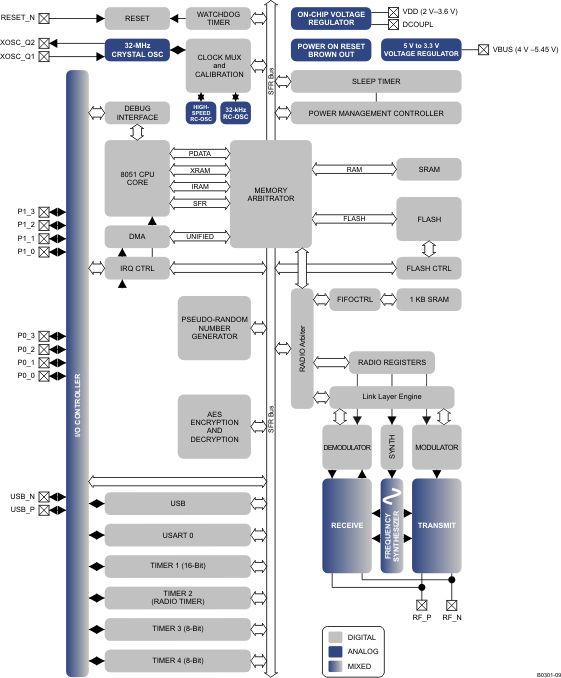

方框图请见。

射频 (RF) 部分
- 单片 2.4GHz RF 收发器和微控制器 (MCU)
- 数据速率和调制格式:2Mbps 高斯频移键控 (GFSK)，320kHz 偏差2Mbps GFSK，500kHz 偏差1Mbps GFSK，160kHz 偏差1Mbps GFSK 250kHz 偏差500kbps 最小频移键控 (MSK)250kbps GFSK，160kHz 偏差250kbps MSK
- 出色的链路预算，无需外部前端即可实现长距离通信
- 高达 4dBm 的可编程输出功率
- 出色的接收器灵敏度（2Mbps 时为 -88dBm）
- 适用于符合世界范围内的射频标准的系统：ETSI EN 300 328 和 EN 300 440 2 类（欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66（日本）
- 精确的接收到的信号强度指示器 (RSSI) 功能
布局
- 极少的外部组件
- 提供参考设计
- 32 引脚 5mm x 5mm 四方扁平无引线 (QFN)（8 个通用 I/O 引脚）封装
低功率
- 激活模式 RX：22.5mA
- 激活模式 TX (0dBm)：27mA
- 功率模式 1（4µs 唤醒）：1mA
- 宽泛的电源电压范围3.3V 低压降 (LDO) 输出电源范围：2V-3.6VUSB 5V 稳压器：4V-5.5V
微控制器
- 具有代码预取功能的高性能和低功率 8051 微控制器内核
- 32KB 闪存程序内存
- 2KB SRAM
- 支持硬件调试
- 扩展基带自动化，包括自动确认和地址解码
外设
- 全速 USB 2.06 个端点（端点 0 和 5 个输入/输出端点）用于 D+ 的内部上拉5V 至 3.3V 稳压器
- 强大的两通道 DMA
- 通用定时器（1 个 16 位，2 个 8 位）
- 无线电定时器，40 位
- 红外 (IR) 生成电路
- 几个振荡器：32MHz 晶体振荡器16MHz RC 振荡器32MHz RCOSC
- 具有捕捉功能的 32kHz 睡眠定时器
- 高级加密标准 (AES) 安全协处理器
- 通用异步收发器 (UART) / 串行外设接口 (SPI) 串行接口
- 8 个通用 I/O 引脚（6 x 4mA 和 2 x 20mA 驱动强度）
- 安全装置定时器
- 真随机数生成器

Frequency range	2379-2496 MHz
Standard	Proprietary 2.4 GHz
Operating temperature range (°C)	-40 to 125
Rating	Catalog
Transmission principle	GFSK, MSK

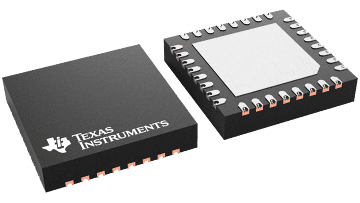

VQFN (RHB)

25 mm² 5 x 5
