• 射频
  • 2.4-GHz 符合低能耗规范和私有的 RF 片载系统
  • 支持 250-kbps，500-kbps，1-Mbps，2-Mbps 的数据速率
  • 出色的链路预算，不使用外部前段而支持长距离应用
  • 高达 0 dBm 的可编程输出功率
  • 出色的接收器灵敏度 （1 Mbps 时为 –94 dBm），可选择性，和阻挡性能
  • 适合于针对符合世界范围内的无线电频率调节系统： ETSI EN 300 328 和 EN 300 440 2 类 （欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66 （日本）
• 布局
  • 极少的外部组件
  • 提供参考设计

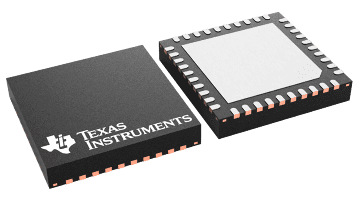

  • 6-mm × 6-mm 方形扁平无引脚 (QFN)-40 封装
  • 与 CC2540 引脚兼容 （当不使用 USB 或者 I²C 时）
• 低功率
  • 工作模式 RX 低至： 17.9 mA
  • 工作模式 TX (0 dBm)： 18.2 mA
  • 功率模式 1 （4-µs 唤醒）： 270 µA
  • 功率模式 2 （睡眠定时器打开）： 1 µA
  • 功率模式 3 （外部中断）： 0.5 µA
  • 宽泛的电源电压范围 (2 V–3.6 V)
• 工作模式下 TPS62730 兼容低功率
  • RX 低至： 14.7 mA （3-V 电源）
  • TX (0 dBm)：14.3 mA（3V 电源）
• 微控制器
  • 具有代码预取功能的高性能和低功率 8051 微控制器内核
  • 系统内可编程闪存，128 或者 256 KB
  • 在所有功率模式下具有保持功能的 8-KB RAM
  • 支持硬件调试
  • 扩展基带自动化，包括自动确认和地址解码
  • 所有功率模式中对所有相关寄存器的保持
• 外设
  • 功能强大的 5 通道直接内存访问 (DMA)
  • 通用定时器 （1 个 16 位，2 个 8 位）
  • 红外 (IR) 生成电路
  • 具有捕捉功能的 32-kHz 睡眠定时器
  • 精确数字接收到的数字信号强度指示器 (RSSI) 支持
  • 电池监视器和温度传感器
  • 含 8 通道和可配置分辨率的 12 位模数转换器 (ADC)
  • 高级加密标准 (AES) 安全协处理器
  • 2 个功能强大的支持几个串行协议的通用异步接收发器 (UART)
  • 23 个通用 I/O 引脚
    (21 × 4 mA，2 × 20 mA)
  • I²C 接口
  • 2 个具有 LED 驱动功能的 I/O 引脚
  • 安全装置定时器
  • 集成的高性能比较器
• 开发工具
  • CC2541 评估模块工具包 (CC2541EMK)
  • CC2541 小型开发工具包 (CC2541DK-MINI)
  • SmartRF™ 软件
  • 提供 IAR 嵌入式 Workbench™

Software Features

• 符合针对单模式蓝牙低能耗 (BLE) 解决方案的符合 v4.0 协议的堆栈
  • 完全功率优化堆栈，包括控制器和主机GAP - 中心设备，外设，或者广播器（包括组合角色）属性协议 (ATT) / 通用属性配置文件 (GATT) – 客户端和服务器对称式对多重处理 (SMP) - AES-128 加密和解密L2CAP
  • 示例应用和配置文件针对 GAP 中心和外围作用的一般应用距离临近，加速计，简单关键字，和电池 GATT 服务 BLE 软件栈 内支持更多应用
  • 多重配置选项单芯片配置，允许应用运行在 CC2541 上用于运行在一个外部微处理器上的网络处理器接口
  • BTool - 用于评估、开发和测试的视窗 (Windows) PC 应用
