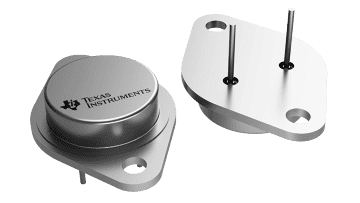

LM138QML 可调节 3 端子正电压稳压器能够在 1.2V 至 32V 输出范围内提供超过 5A 的电流。该器件极易使用，并且仅需要 2 个电阻器即可设置输出电压。电路设计精心细致，可实现出色的负载和线路调节，并且可与许多商用电源相媲美。

LM138QML 器件的一项独特功能是可提供基于时间的电流限制。电流限制电路支持稳压器在较短的时间内牵引高达 12A 的峰值电流。因此，LM138QML 器件能够在高瞬态负载下使用，并且可加快满载条件下的启动速度。在持续负载条件下，电流限制会降至安全的值，以保护稳压器。此外，芯片中还包含热过载保护和安全区域保护功能（针对功率晶体管）。即使调节引脚意外断开，过载保护功能仍然起作用。

通常不需要使用电容器，除非器件的位置距离输入滤波电容器超过 6 英寸，此时需要使用输入旁路。可以添加输出电容器以改善瞬态响应，而旁路掉调节引脚可提高稳压器的纹波抑制能力。

除了替代固定稳压器或分立式设计之外，LM138QML 也可应用于各种其他 应用。由于该稳压器属于“浮动型”稳压器，并且仅接收输入到输出差分电压，因此，只要不超过最大输入到输出差分电压，就可以调节几百伏特的电源电压；换而言之，不会让输出发生接地短路故障。
