INA2191

正在供货

采用 WCSP 封装、具有皮安级 IB 和使能引脚的 40V、双通道、双向、超精密电流检测放大器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

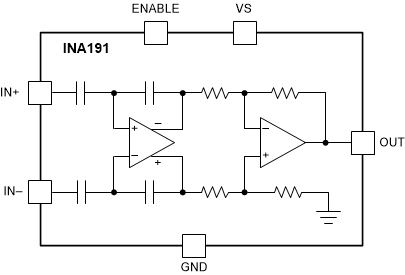

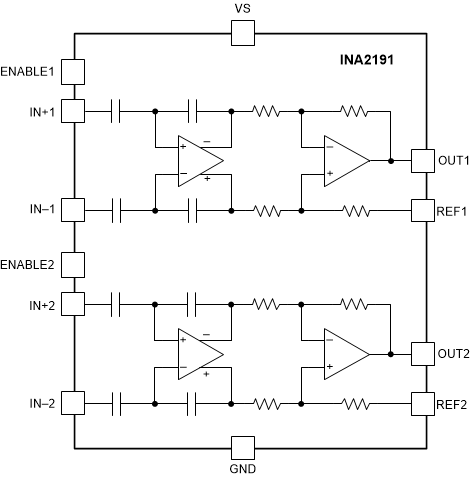

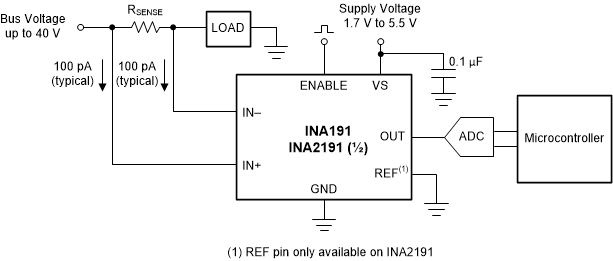

INAx191 是一款低功耗、电压输出、电流分流监控器（也称为电流检测放大器），常用于过流保护和精密电流测量（用于实现系统优化），此外它还可用于闭环反馈电路中。该器件可在独立于电源电压之外的 –0.2V 至 +40V 共模电压下检测分流器上的压降。INAx191 的低输入偏置电流允许使用更大的电流检测电阻器，从而能够提供 µA 级的精确电流测量。共有五种固定增益可供选择：25V/V、50V/V、100V/V、200V/V 或 500V/V。零漂移架构的低失调电压扩展了电流测量的动态范围，并允许使用具有更低功率损耗的更小检测电阻器，同时仍提供精确的电流测量。

INA191 由 1.7V 至 5.5V 单电源供电，在启用时消耗的最大电源电流为 65µA，在禁用时仅为 100nA。该器件的额定工作温度范围为 –40°C 至 +125°C，采用 DSBGA-6 (INA191) 和 DSBGA-12 (INA2191) 封装。

低功耗：
- 电源电压 V S：1.7V 至 5.5V
- 关断电流：100nA（INA191 的最大值）
- 静态电流：43µA (INA191 25°C 时)
低输入偏置电流：100pA（典型值）（支持微安级电流测量）
双向电流测量 (INA2191)
精度：
- ±0.25% 的最大增益误差（A2 至 A5 器件）
- 7ppm/°C 的增益漂移（最大值）
- ±12µV（最大值）的失调电压
- 0.13µV/°C 的温漂（最大值）
宽共模电压：-0.2 V 至 +40 V
增益选项：
- INAx191A1：25 V/V
- INAx191A2：50V/V
- INAx191A3：100V/V
- INAx191A4：200V/V
- INAx191A5：500V/V
封装：
- INA191：0.895mm 2 DSBGA
- INA2191：1.79mm 2 DSBGA

Product type	Analog output
Common-mode voltage (max) (V)	40
Common-mode voltage (min) (V)	-0.2
Input offset (±) (max) (µV)	12
Input offset drift (±) (typ) (µV/°C)	0.01
Voltage gain (V/V)	25, 50, 100, 200, 500
CMRR (min) (dB)	132
Bandwidth (kHz)	27, 33, 35, 37, 45
Supply voltage (max) (V)	5.5
Supply voltage (min) (V)	1.7
Iq (max) (mA)	0.18
Number of channels	2
Comparators (#)	0
Gain error (%)	0.25
Gain error drift (±) (max) (ppm/°C)	7
Slew rate (V/µs)	0.3
Features	Bi-directional, Low-side Capable, Ultra precise
Rating	Catalog
Operating temperature range (°C)	-40 to 125

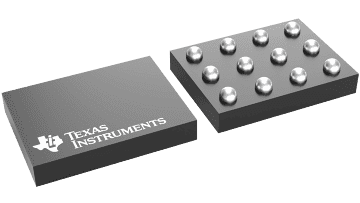

DSBGA (YBJ)

1.89607 mm² 1.21 x 1.567
