INA141

正在供货

产品详情

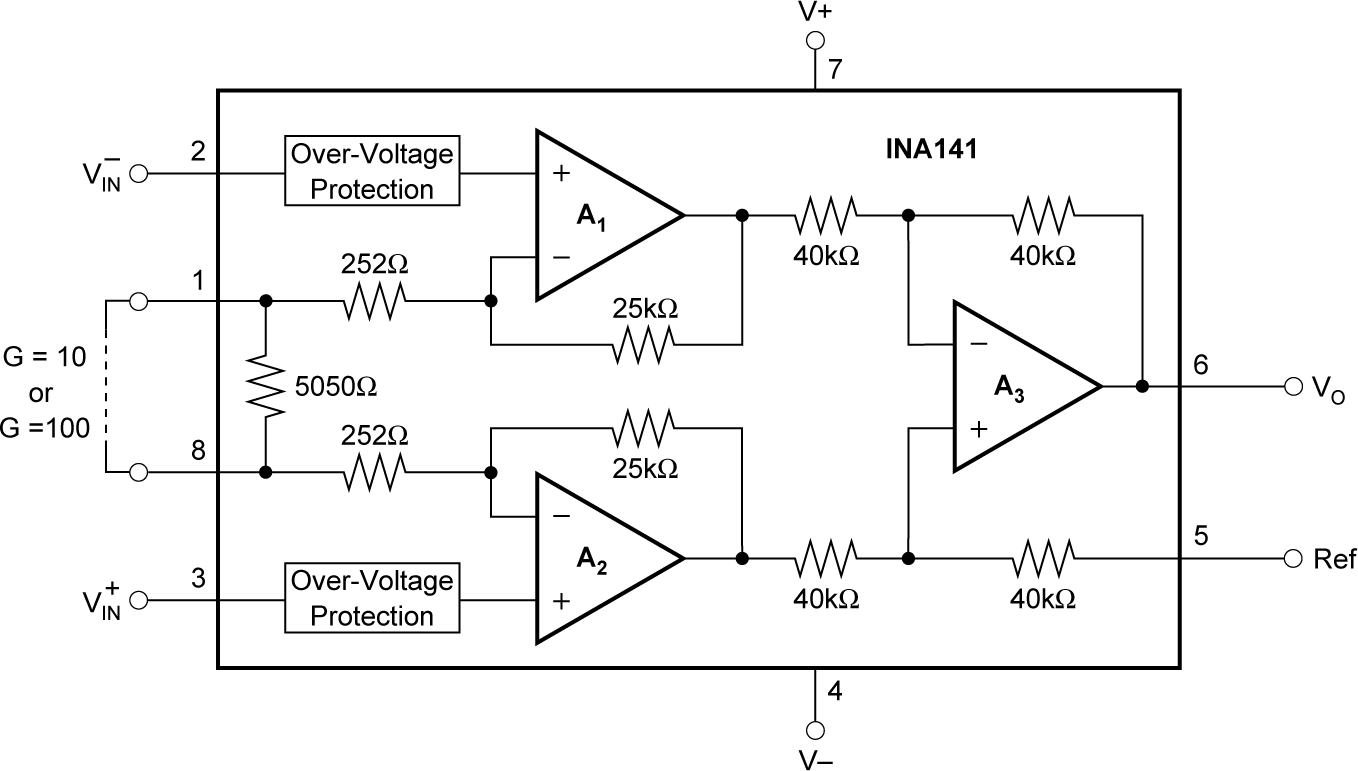

INA141 是一款低功耗通用仪表放大器，可提供出色的准确性。此器件采用多功能三级运算放大器设计，尺寸小巧，适用于多种应用。即使在高增益（G = 100V/V 时为 200kHz）情况下，电流反馈输入电路也可提供宽带宽。

通过简单的引脚连接设置 10V/V 或 100V/V 的准确增益，无需外部电阻器。内部输入保护可经受高达 ±40V 的电压且无损坏。

INA141 经过激光修整，具有超低失调电压 (50µV)、超低温漂 (0.5µV/°C) 和高共模抑制（G ≥ 100V/V 时为 117dB）。该器件采用低至 ±2.25V 的电源电压，静态电流仅为 750µA。

INA141 采用 8 引脚 SOIC 封装，额定温度范围为 −40°C 至 +85°C。

Number of channels	1
Vs (max) (V)	36
Vs (min) (V)	4.5
Input offset (±) (max) (µV)	50
Voltage gain (min) (V/V)	10
Voltage gain (max) (V/V)	100
Noise at 1 kHz (typ) (nV√Hz)	8
Features	Overvoltage protection
CMRR (min) (dB)	117
Input offset drift (±) (max) (V/°C)	0.0000005
Input bias current (±) (max) (nA)	5
Iq (typ) (mA)	0.75
Bandwidth at min gain (typ) (MHz)	1
Gain error (±) (max) (%)	0.075
Operating temperature range (°C)	-40 to 85
Rating	Catalog
Type	Fixed Gain
Gain nonlinearity (±) (max) (%)	0.002
Output swing headroom (to negative supply) (typ) (V)	0.9
Output swing headroom (to positive supply) (typ) (V)	-0.9
Input common mode headroom (to negative supply) (typ) (V)	1.7
Input common mode headroom (to positive supply) (typ) (V)	-1.4
Noise at 0.1 Hz to 10 Hz (typ) (µVPP)	0.2

SOIC (D)

29.4 mm² 4.9 x 6
