LM6134

正在供货

产品详情

LM6132/34 在原本因低电压电源或功率限制而导致必须作出妥协的应用中提供了新的速度与功率性能等级。此器件的电源电流仅为 360µA/放大器，其 10MHz 的增益带宽可支持新型便携式应用：在此类应用中，功耗较高的器件会大幅缩短电池使用寿命，而这是不可接受的。

即使实际电压比两个电源轨都要高，仍可以驱动 LM6132/34，因此您不必担心超出共模电压输入范围。轨至轨输出摆幅功能可提供尽可能最大的输出动态范围。在低电源电压下运行时，这一点尤为重要。LM6132/34 还可以驱动较大的容性负载而不会出现振荡。

LM6132/34 采用 2.7V 至 24V 以上的电源供电，非常适合用于从带宽要求很高的电池供电型系统到高速仪表的各种应用。

Number of channels	4
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	24
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	2.7
Rail-to-rail	In, Out
GBW (typ) (MHz)	10
Slew rate (typ) (V/µs)	14

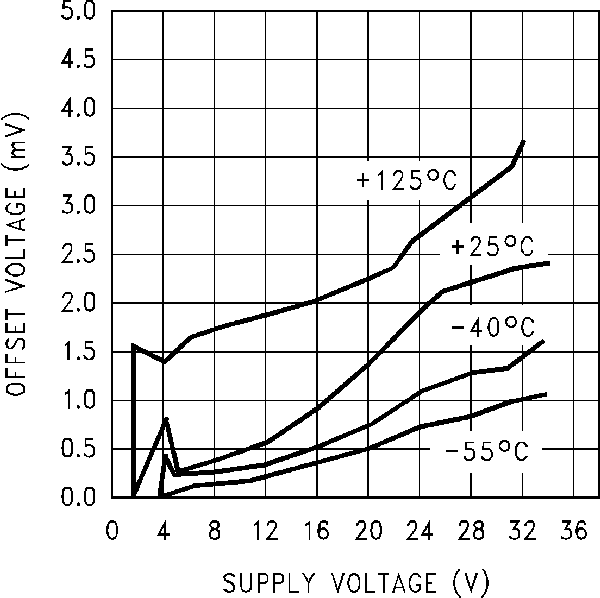

Vos (offset voltage at 25°C) (max) (mV)	2

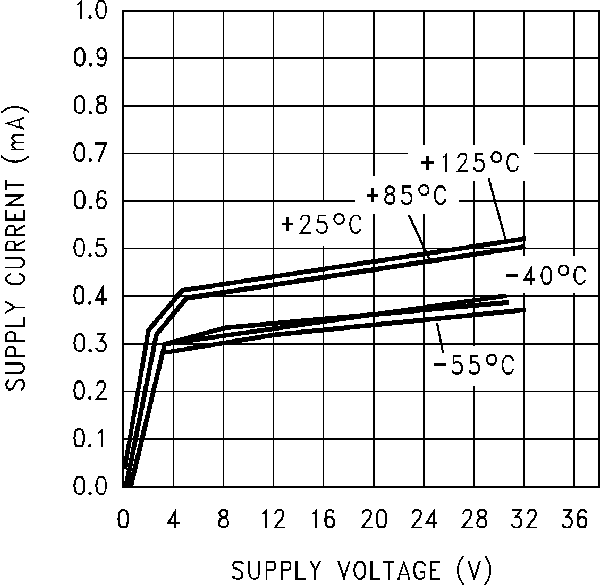

Iq per channel (typ) (mA)	0.36
Vn at 1 kHz (typ) (nV√Hz)	27
Rating	Catalog
Operating temperature range (°C)	-40 to 85
Offset drift (typ) (µV/°C)	5
Input bias current (max) (pA)	140000
CMRR (typ) (dB)	107
Iout (typ) (A)	0.0043
Architecture	Bipolar
Input common mode headroom (to negative supply) (typ) (V)	-0.25
Input common mode headroom (to positive supply) (typ) (V)	0.25
Output swing headroom (to negative supply) (typ) (V)	0.032
Output swing headroom (to positive supply) (typ) (V)	-0.048

PDIP (N)	14	181.42 mm² 19.3 x 9.4
SOIC (D)	14	51.9 mm² 8.65 x 6
