OPA859-Q1 是一款具有 CMOS 输入的宽带低噪声运算放大器,适用于宽带跨阻和电压放大器应用。将该器件配置为跨阻放大器 (TIA) 时, 0.9GHz 增益带宽积 (GBWP) 能够 在低电容光电二极管应用中实现高闭环带宽。
下图展示了当将 OPA859-Q1 配置为 TIA 时,该放大器的带宽和噪声性能与光电二极管电容的函数关系。计算总噪声时的带宽范围为从直流到左轴上计算得出的频率 (f )。 OPA859-Q1 封装具有一个反馈引脚 (FB),可简化输入和输出之间的反馈网络连接。
OPA859-Q1 经过优化,可在光学飞行时间 (ToF) 系统中运行,在该系统中, OPA859-Q1 与时数转换器(如 TDC7201)配合使用。可在具有差分输出放大器(如 THS4541-Q1)的高分辨率激光雷达系统中使用 OPA859-Q1 来驱动高速模数转换器 (ADC)。
| Architecture | FET / CMOS Input, Voltage FB |
| Number of channels | 1 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 3.3 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.25 |
| GBW (typ) (MHz) | 900 |
| BW at Acl (MHz) | 1800 |
| Acl, min spec gain (V/V) | 1 |
| Slew rate (typ) (V/µs) | 1150 |
| Vn at flatband (typ) (nV√Hz) | 3.3 |
| Vn at 1 kHz (typ) (nV√Hz) | 12.1 |
| Iq per channel (typ) (mA) | 20.5 |
| Vos (offset voltage at 25°C) (max) (mV) | 5 |
| Rail-to-rail | No |
| Features | Shutdown |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| CMRR (typ) (dB) | 84 |
| Input bias current (max) (pA) | 5 |
| Offset drift (typ) (µV/°C) | -2 |
| Iout (typ) (mA) | 76 |
| 2nd harmonic (dBc) | 90 |
| 3rd harmonic (dBc) | 86 |
| Frequency of harmonic distortion measurement (MHz) | 10 |

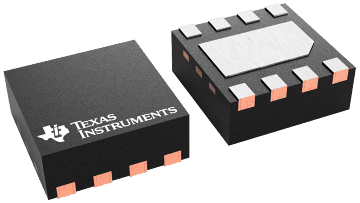

| WSON (DSG) | 8 | 4 mm² 2 x 2 |
