LM258-N

正在供货

产品详情

LM158 系列包含两个独立的高增益内部频率补偿运算放大器，专门适用于在宽电压范围内采用单电源供电运行方式。也可以由分离式电源供电，并且低电源电流消耗与电源电压的大小无关。

应用领域包括传感器放大器、直流增益块和所有传统运算放大器电路，现在，这些均可在单电源系统中轻松实施。例如，LM158 系列可以直接在数字系统中使用的标准 3.3 V 电源电压下操作，并可轻松提供所需的接口电子元件，而无需附加的 ±15 V 电源。

LM358 和 LM2904 采用使用 TI DSBGA 封装技术的芯片尺寸封装（8 凸点 DSBGA 封装）。

采用 8 凸点 DSBGA 芯片尺寸封装（参阅 AN-1112，SNVA009）
采用内部频率补偿方式实现单位增益
大直流电压增益：100dB
宽带宽（单位增益）：1 MHz（温度补偿）
宽电源电压范围：
- 单电源：3 V 至 32 V
- 或双电源：±1.5 V 至 ±16 V
本质上独立于电源电压的超低电源电流消耗 (500 µA)
低输入失调电压：2 mV

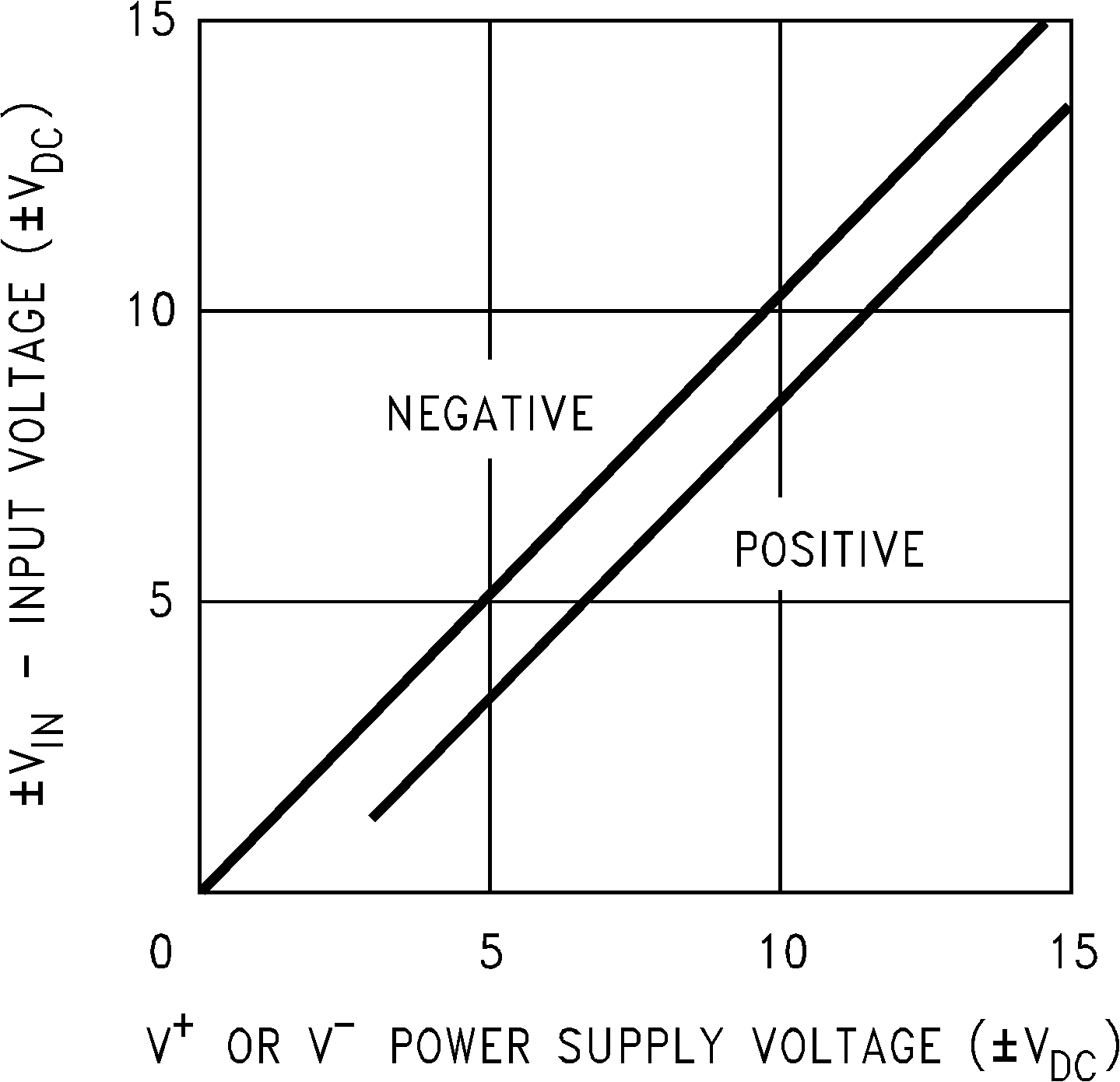

输入共模电压范围包括接地
差分输入电压范围等于电源电压
大输出电压摆幅
独特的特性：
- 在线性模式下，即使由单电源电压供电，输入共模电压范围也包括接地，输出电压还能够摆动至地
- 单位增益交叉频率具有温度补偿特性
- 输入偏置电流也具有温度补偿特性
优势:
- 两个内部补偿运算放大器
- 消除了对双电源的需求
- 允许靠近 GND 直接感测，V_OUT 也接入 GND
- 与所有形式的逻辑兼容
- 具有适用于电池供电的功耗

Number of channels	2
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	32
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	3
Rail-to-rail	In to V-
GBW (typ) (MHz)	0.7
Slew rate (typ) (V/µs)	0.5
Vos (offset voltage at 25°C) (max) (mV)	5
Iq per channel (typ) (mA)	0.25
Vn at 1 kHz (typ) (nV√Hz)	40
Rating	Military
Operating temperature range (°C)	-25 to 85
Offset drift (typ) (µV/°C)	7
Input bias current (max) (pA)	150000
CMRR (typ) (dB)	80
Iout (typ) (A)	0.03
Architecture	Bipolar
Input common mode headroom (to negative supply) (typ) (V)	0
Input common mode headroom (to positive supply) (typ) (V)	-1.5
Output swing headroom (to negative supply) (typ) (V)	0.005
Output swing headroom (to positive supply) (typ) (V)	-2

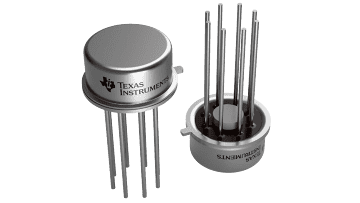

TO-CAN (LMC)

80.2816 mm² 8.96 x 8.96
